Mit den Schlauchtrommelfilter finden Sie sehr einfach und intuitiv Ihre gewünschte Schlauchtrommel, klicken Sie auf "Schlauchtrommelfilter öffnen" und wählen Sie die entsprechenden Filter.

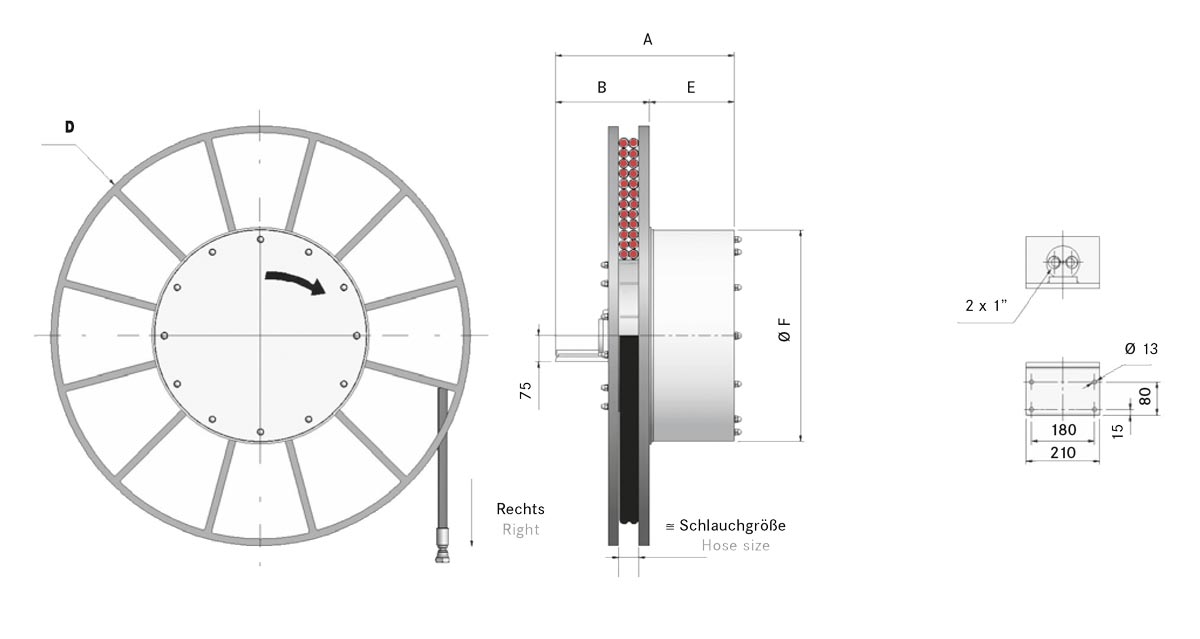

W2R (Trommeltyp rechts) W2L (Trommeltyp links) | A | B | D | E | F | Gewicht ohne Schlauch | Schlauchgröße | Mit Schlauch T2 / B3 | |
---|---|---|---|---|---|---|---|---|---|
Gesamtlänge | Nutzbare Länge | ||||||||
[mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ø] | [m] | [m] | |
W2R 800.25.10.XX | 545 | 305 | 810 | 240 | 476 | 110,0 | 3/8" | 21,0 | 19,0 |
W2R 800.25.12.XX | 1/2” | 19,0 | 17,0 | ||||||
W2R 800.25.16.XX | 5/8” | 17,0 | 15,0 | ||||||
W2R 800.25.19.XX | 3/4” | 16,0 | 14,0 | ||||||
W2R 900.25.10.XX | 545 | 305 | 910 | 240 | 476 | 140,0 | 3/8” | 27,0 | 25,0 |
W2R 900.25.12.XX | 1/2” | 25,0 | 23,0 | ||||||
W2R 900.25.16.XX | 5/8” | 23,0 | 21,0 | ||||||
W2R 900.25.19.XX | 3/4” | 18,0 | 16,0 | ||||||
W2R 1000.25.10.XX | 545 | 305 | 1000 | 240 | 476 | 210,0 | 3/8” | 31,0 | 29,0 |
W2R 1000.25.12.XX | 1/2” | 29,0 | 27,0 | ||||||
W2R 1000.25.16.XX | 5/8” | 25,0 | 23,0 | ||||||
W2R 1000.25.19.XX | 3/4” | 21,0 | 19,0 | ||||||
W2R 1100.25.10.XX | 545 | 305 | 1100 | 240 | 605 | 240,0 | 3/8” | 36,0 | 33,0 |
W2R 1100.25.12.XX | 1/2” | 36,0 | 33,0 | ||||||
W2R 1100.25.16.XX | 5/8” | 31,0 | 28,0 | ||||||
W2R 1100.25.19.XX | 3/4” | 26,0 | 23,0 | ||||||
W2R 1200.25.10.XX | 545 | 305 | 1200 | 240 | 605 | 270,0 | 3/8” | 43,0 | 40,0 |
W2R 1200.25.12.XX | 1/2” | 43,0 | 40,0 | ||||||
W2R 1200.25.16.XX | 5/8” | 38,0 | 35,0 | ||||||
W2R 1200.25.19.XX | 3/4” | 31,0 | 28,0 | ||||||
W2R 1300.25.10.XX | 620 | 305 | 1300 | 315 | 605 | 280,0 | 3/8” | 55,0 | 50,0 |
W2R 1300.25.12.XX | 1/2” | 53,0 | 50,0 | ||||||
W2R 1300.25.16.XX | 5/8” | 46,0 | 43,0 | ||||||
W2R 1300.25.19.XX | 3/4” | 36,0 | 33,0 | ||||||
W2R 1400.25.16.XX | 620 | 305 | 1400 | 315 | 605 | 300,0 | 5/8” | 51,0 | 48,0 |
W2R 1400.25.19.XX | 3/4” | 41,0 | 38,0 | ||||||
W2R 1500.25.12.XX | 741 | 305 | 1500 | 370 | 605 | 310,0 | 1/2" | 63,0 | 60,0 |
W2R 1500.25.16.XX | Auf Anfrage | 5/8" | - | - | |||||
W2R 1500.25.19.XX | 3/4" | - | - | ||||||
W2R 1550.25.12.XX | 741 | 305 | 1550 | 436 | 605 | 360,0 | 1/2" | 75,0 | 72,0 |
W2R 1600.25.19.XX/O | Auf Anfrage | 3/4" | - | - |
W2R (Trommeltyp rechts) W2L (Trommeltyp links) | A | B | D | E | F | Gewicht ohne Schlauch | Schlauchtypen R7 / R8 / B1 / B2 / T2 | ||
---|---|---|---|---|---|---|---|---|---|
Schlauchgröße | Gesamtlänge | Nutzbare Länge | |||||||
[mm] | [mm] | [mm] | [mm] | [mm] | [Kg] | [Ø] | [m] | [m] | |
W2R 270.06.XX/F | 166 | 87 | 275 | 30 | 270 | 10,0 | 1/4” | 4,0 | 3,7 |
W2R 270.08.XX/F | 5/16” | 3,2 | 2,9 | ||||||
W2R 270.10.XX/F | 3/8” | 2,8 | 2,5 | ||||||
W2R 296.06.XX/F | 166 | 87 | 295 | 35 | 291 | 13,0 | 1/4” | 3,0 | 2,7 |
W2R 296.08.XX/F | 5/16” | 2,3 | 2,0 | ||||||
W2R 296.10.XX/F | 3/8” | 2,3 | 2,0 | ||||||
W2R 296.12.XX/F | 212 | 1/2” | 1,5 | 1,2 | |||||
W2R 321.06.XX/F | 166 | 87 | 325 | 37 | 272 | 13,5 | 1/4” | 4,0 | 3,7 |
W2R 321.08.XX/F | 5/16” | 3,2 | 2,9 | ||||||
W2R 321.10.XX/F | 3/8” | 3,3 | 3,0 | ||||||
W2R 321.12.XX/F | 212 | 1/2” | 2,5 | 2,2 | |||||
W2R 341.06.XX/F | 166 | 87 | 340 | 37 | 272 | 14,0 | 1/4” | 5,0 | 4,7 |
W2R 341.08.XX/F | 5/16” | 4,2 | 3,9 | ||||||
W2R 341.10.XX/F | 3/8” | 4,0 | 3,7 | ||||||
W2R 341.12.XX/F | 212 | 1/2” | 2,5 | 2,2 | |||||
W2R 370.06.XX/F | 166 | 87 | 370 | 37 | 272 | 14,5 | 1/4” | 6,0 | 5,7 |
W2R 370.08.XX/F | 5/16” | 5,3 | 5,0 | ||||||
W2R 370.10.XX/F | 3/8” | 4,5 | 4,2 | ||||||
W2R 370.12.XX/F | 212 | 1/2” | 3,5 | 3,2 | |||||
W2R 400.06.XX/F | 166 | 87 | 400 | 37 | 322 | 15,0 | 1/4” | 7,3 | 7,0 |
W2R 400.08.XX/F | 5/16” | 6,5 | 6,2 | ||||||
W2R 400.10.XX/F | 3/8” | 5,6 | 5,3 | ||||||
W2R 400.12.XX/F | 212 | 1/2” | 4,5 | 4,2 | |||||
W2R 420.06.XX/F | 176 | 97 | 420 | 47 | 322 | 19,0 | 1/4” | 8,6 | 8,1 |
W2R 420.08.XX/F | 5/16” | 8,0 | 7,5 | ||||||
W2R 420.10.XX/F | 3/8” | 6,7 | 6,2 | ||||||
W2R 420.12.XX/F | 212 | 1/2” | 4,7 | 4,2 | |||||
W2R 470.06.XX/F | 176 | 97 | 478 | 47 | 322 | 21,0 | 1/4” | 11,5 | 11,0 |
W2R 470.08.XX/F | 5/16” | 10,0 | 9,5 | ||||||
W2R 470.10.XX/F | 3/8” | 9,5 | 9,0 | ||||||
W2R 470.12.XX/F | 212 | 1/2” | 7,5 | 7,0 | |||||
W2R 520.06.XX/F | 176 | 97 | 520 | 47 | 322 | 23,0 | 1/4” | 14,5 | 14,0 |
W2R 520.08.XX/F | 5/16” | 12,5 | 12,0 | ||||||
W2R 520.10.XX/F | 3/8” | 11,2 | 10,7 | ||||||
W2R 520.12.XX/F | 212 | 1/2” | 9,0 | 8,5 | |||||
W2R 570.06.XX/F | 176 | 97 | 570 | 47 | 322 | 28,0 | 1/4” | 17,5 | 17,0 |
W2R 570.08.XX/F | 5/16” | 15,5 | 15,0 | ||||||
W2R 570.10.XX/F | 422 | 3/8” | 13,5 | 13,0 | |||||
W2R 570.12.XX/F | 212 | 1/2” | 10,7 | 10,2 | |||||
W2R 600.06.XX/F | 176 | 107 | 620 | 47 | 422 | 34,0 | 1/4” | 21,0 | 20,5 |
W2R 600.08.XX/F | 5/16” | 17,0 | 16,5 | ||||||
W2R 600.10.XX/F | 3/8” | 16,0 | 15,5 | ||||||
W2R 600.12.XX/F | 212 | 1/2” | 12,5 | 12,0 | |||||
W2R 650.06.XX/F | 176 | 107 | 650 | 47 | 422 | 37,0 | 1/4” | 22,5 | 22,0 |
W2R 650.08.XX/F | 5/16” | 19,5 | 19,0 | ||||||
W2R 650.10.XX/F | 3/8” | 17,5 | 17,0 | ||||||
W2R 650.12.XX/F | 212 | 1/2” | 14,5 | 14,0 | |||||
W2R 700.06.XX/F | 206 | 127 | 720 | 57 | 532 | 40,0 | 1/4” | 27,0 | 26,5 |
W2R 700.08.XX/F | 176 | 107 | 47 | 5/16” | 22,0 | 21,5 | |||
W2R 700.10.XX/F | 3/8” | 20,0 | 19,5 | ||||||
W2R 700.12.XX/F | 212 | 1/2” | 16,0 | 15,5 | |||||
W2R 800.08.XX/F | 186 | 107 | 820 | 57 | 532 | 47,0 | 5/16” | 30,0 | 29,0 |
W2R 800.10.XX/F | 3/8” | 26,0 | 25,0 | ||||||
W2R 800.12.XX/F | 227 | 1/2” | 21,0 | 20,0 | |||||
W2R 900.08.XX/F | 227 | 107 | 920 | 67 | 532 | 60,0 | 5/16” | 38,0 | 37,0 |
W2R 900.10.XX/F | 3/8” | 34,0 | 33,0 | ||||||
W2R 900.12.XX/F | 1/2” | 28,0 | 27,0 | ||||||
W2R 950.10.XX/F | 227 | 107 | 950 | 67 | 687 | 70,0 | 3/8” | 37,0 | 36,0 |
W2R 950.12.XX/F | 1/2” | 31,0 | 30,0 | ||||||
W2R 1000.10.XX/F | 227 | 107 | 1000 | 67 | 687 | 75,0 | 3/8” | 40,0 | 39,0 |
W2R 1000.12.XX/F | 1/2” | 35,0 | 34,0 |
Per Standard ist der Schlauchauszug horizontal nach links oder rechts und vertikal nach oben. Optional ist der Schlauchauszug nach unten vertikal auf Kundenwunsch möglich. Bitte teilen Sie uns dies in ihrer Anfrage mit, dass Sie einen vertikalen Schlauchauszug nach unten benötigen.
Per Standard ist die Einbaulage der Schlauchtrommel stehend (vertikal). Optional ist nach Kundenwunsch eine horizontale Einbaulage möglich. Bitte teilen Sie uns dies bei Bedarf in ihrer Anfrage mit. Nicht empfehlenswert über Ø 470 mm
