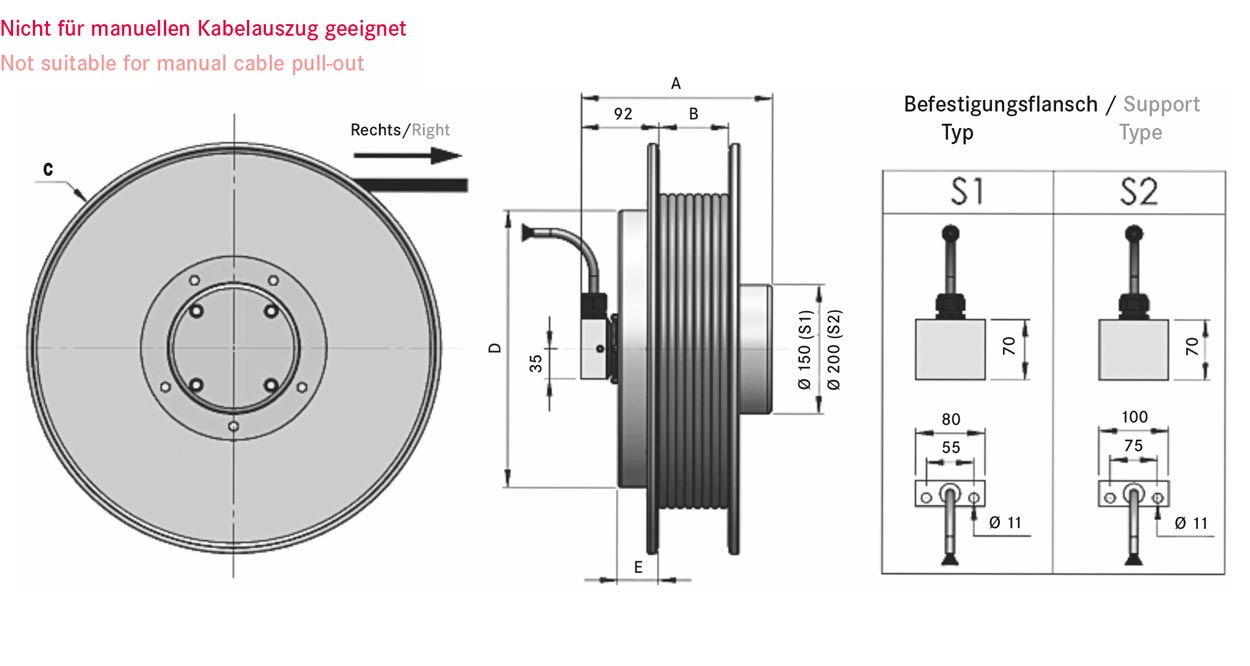

WER (Trommeltyp rechts) WEL (Trommeltyp links) | Aderanzahl | Aderquerschnitt | Kabel | Kabellänge | Spannung | Kollektor | kW | A | B | C | D | E | Befestigungs- flansch | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
horizontal | vertikal | Stk. | [mm²] | [Ømm] | [m] | [V] | [A] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
6105R | 6105R | 5 | 5x1,5 mm² | 10,0 | 15,0 | 400 | 3F+N+T 30A | 1,2 | 3,5 | 178 | 63 | 378 | 272 | 47 | S1 |
6106R | 6107R | 25,0 | 178 | - | 520 | 422 | 47 | S1 | |||||||
6108R | 6109R | 30,0 | 178 | - | 720 | 532 | 47 | S1 | |||||||
6110R | - | 40,0 | Abmessungen auf Anfrage | ||||||||||||
6112R | - | 50,0 | |||||||||||||
6114R | 6114R | 5x2,5 mm² | 10,0 | 10,0 | 400 | 3F+N+T 30A | 7 | 9 | 195 | 63 | 340 | 322 | 47 | S1 | |
6115R | 6115R | 15,0 | 192 | 63 | 378 | 322 | 47 | S1 | |||||||
6116R | 6117R | 20,0 | 192 | 63 | 400 | 272 | 47 | S1 | |||||||
6118R | 6119R | 30,0 | 6 | 8 | 195 | 80 | 620 | 422 | 47 | S1 | |||||
6118R.55 | - | 55,0 | Abmessungen auf Anfrage | ||||||||||||
6120R | 6121R | 5x4,0 mm² | 16,2 | 10,0 | 400 | 3F+N+T 30A | 11 | 15 | 200 | - | 470 | 322 | 47 | S1 | |
6122R | 6123R | 20,0 | 200 | - | 620 | 422 | 47 | S1 | |||||||
6124R | - | 30,0 | 9 | 13 | 200 | 130 | 650 | 422 | 47 | S1 | |||||
6186R | - | 5x6,0 mm² | 18,5 | 10,0 | 400 | 3F+N+T 30A | 17 | 22 | - | - | 520 | - | - | - | |
- | - | 20,0 | - | - | 600 | - | - | - | |||||||
- | - | 30,0 | Abmessungen auf Anfrage | ||||||||||||
6125R | 6125R | 7 | 7x2,5 mm² | 14,0 | 10,0 | 400 | 30A | 7 | 9 | 195 | 92 | 400 | 272 | 47 | S1 |
6126R | 6127R | 20,0 | 204 | 106 | 422 | 322 | 47 | S1 | |||||||
6128R | 6129R | 25,0 | 6 | 8 | 204 | - | 570 | 422 | 47 | S1 | |||||
6130R | 6131R | 30,0 | 204 | - | 620 | 532 | 47 | S1 | |||||||
6132R | 6133R | 35,0 | Abmessungen auf Anfrage | ||||||||||||
6134R | 6135R | 40,0 | |||||||||||||
6140R | 6140R | 12 | 12x1,5 mm² | 15,0 | 10,0 | 400 | 30A | 1,2 | 3,5 | 221 | 80 | 400 | 272 | 47 | S1 |
6141R | 6142R | 20,0 | 221 | 106 | 500 | 422 | 47 | S1 | |||||||
6143R | 6144R | 30,0 | 221 | - | 720 | 532 | 47 | - | |||||||
6145R | 6146R | 12x2,5 mm² | 10 | 400 | 30A | 7 | 9 | 248 | 92 | 520 | 322 | 47 | S1 | ||
6147R | 6148R | 15,0 | 248 | 106 | 520 | 322 | 47 | S1 | |||||||
6170R | 6171R | 24 | 24x1,5 mm² | 20,8 | 14,0 | 4000 | 30A | 1,2 | 3,5 | 308 | 112 | 620 | 422 | 47 | S1 |
6172R | 6173R | 20,0 | 308 | 112 | 620 | 422 | 47 | - | |||||||
6174R | - | 35,0 | 310 | - | 720 | 532 | 47 | - | |||||||
6175R | - | 40,0 | 310 | - | 820 | 532 | 47 | - | |||||||
6180R | 6181R | 24x2,5 mm² | 22,8 | 15,0 | 400 | 30A | 6 | 8 | 470 | - | 620 | 532 | 47 | - | |
6182R | 6183R | 20,0 | 470 | - | 620 | 532 | 47 | - | |||||||
6184R | 6185R | 25,0 | 470 | - | 720 | 532 | 47 | - |
Hinweis: Gabelstapleranwendungen auf Anfrage
Per Standard ist der Schlauchauszug horizontal nach links oder rechts und vertikal nach oben. Optional ist der Schlauchauszug nach unten vertikal auf Kundenwunsch möglich. Bitte teilen Sie uns dies in ihrer Anfrage mit, dass Sie einen vertikalen Schlauchauszug nach unten benötigen.
