Zweifach-Schlauchtrommel Serie LS mit Arretierungsmechanik

Schlauchdurchmesser

Schlauchlänge

Arbeitsdruck

Max. Arbeitsdruck Trommel 300 bar (optional 400 bar)

Trommeltyp

Passende Schlauchtrommeln

Zweifach-Schlauchtrommel Serie LS

Bestellnummer: #ARTICLE_NUMBER#
#TABLE#



Technische Daten der Schlauchtrommel

Zweifach-Schlauchtrommel Serie LS
Produktfakten

  • Für thermoplastisch verschweißten Doppelschlauch
  • Schlauchauszug manuell
  • Mit entsperrbarer Federarretierung für hohe Sicherheit am Arbeitsplatz
  • Max. Arbeitsdruck Trommel: 700 bar
  • Max. Durchflußmenge: 40 l/min
  • Max. Abrollgeschwindigkeit: 30 m/min
  • Temperaturbereich: –20°C/+80°C
    (optional –40°C/+80°C)

Verpressung SchläucheSchläucheZubehör

Zurück
Schlauchtrommelfilter öffnen

Mit den Schlauchtrommelfilter finden Sie sehr einfach und intuitiv Ihre gewünschte Schlauchtrommel, klicken Sie auf "Schlauchtrommelfilter öffnen" und wählen Sie die entsprechenden Filter.

W2R
(Trommeltyp rechts)

W2L
(Trommeltyp links)		Max. Arbeitsdruck TrommelABCDEGGewicht
ohne Schlauch		SchlauchgrößeSchlauch
Gesamt-
länge		Nutzbare Länge
[bar][mm][mm][mm][mm][mm][mm][kg][type][Ø][m][m]
W2R 400.06 LS/30030067020016040020016024,0B11/4”7,37,3
W2R 400.08 LS/3005/16”6,56,5
W2R 400.10 LS/3003/8”5,65,6
W2R 470.06 LS/30030067020016047020016026,0B11/4”11,511,5
W2R 470.08 LS/3005/16”10,510,5
W2R 470.10 LS/3003/8”10,010,0
W2R 520.06 LS/30030067020016052020016027,0B11/4”14,514,5
W2R 520.08 LS/3005/16”13,513,5
W2R 520.10 LS/3003/8”12,512,5
W2R 600.06 LS/30030067020016062020016032,0B11/4”21,021,0
W2R 600.08 LS/3005/16”17,017,0
W2R 600.10 LS/3003/8”16,016,0
W2R 600.12 LS/30033,01/2”12,012,0
W2R 700.06 LS/30030078029026072023719239,0B11/4”23,023,0
W2R 700.08 LS/3005/16”21,021,0
W2R 700.10 LS/3003/8”21,021,0
W2R 700.12 LS/30044,01/2”15,015,0
W2R 800.06 LS/30030089029026082023719249,0B11/4”28,028,0
W2R 800.08 LS/3005/16”26,026,0
W2R 800.10 LS/3003/8”25,025,0
W2R 800.12 LS/30055,01/2”21,021,0
W2R 900.12 LS/30030099029026092023719265,0B11/2”28,028,0
W2R 470.06 LS/70070067020016047020016026,0Z31/4”9,09,0
W2R 520.06 LS/70067020016052020016027,01/4”12,512,5
W2R 600.06 LS/70067020016062020016032,01/4”17,517,5
W2R 700.06 LS/70078020016072020016039,01/4”25,025,0
W2R 800.06 LS/70089029026082023719249,01/4”28,028,0
W2R 703.10 LS/70070078020016072020016040,0VHP3/8”15,015,0

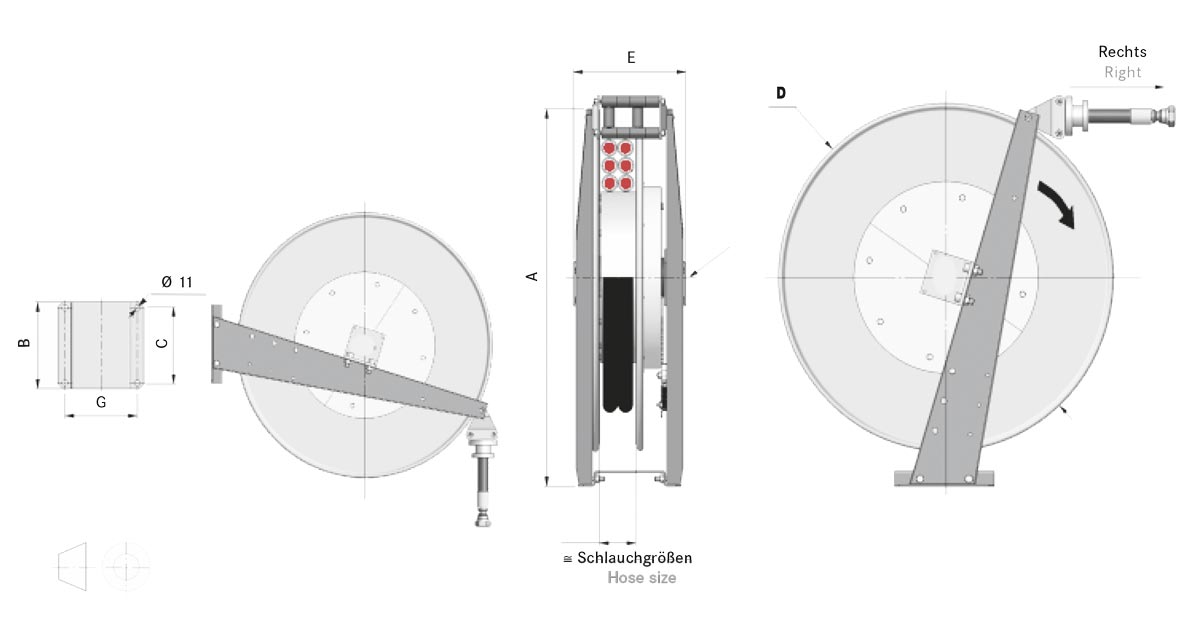

Anschluss-Bohrungen rechts = rechte Version (W2R…)
Anschluss-Bohrungen links = linke Version (W2L…)

W2R
(Trommeltyp rechts)

W2L
(Trommeltyp links)		ABDEFGewicht ohne SchlauchSchlauchtypen R7 / R8 / B1 / B2 / T2
SchlauchgrößeGesamtlängeNutzbare Länge
[mm][mm][mm][mm][mm][Kg][Ø][m][m]
W2R 270.06.XX/F166872753027010,01/4”4,03,7
W2R 270.08.XX/F5/16”3,22,9
W2R 270.10.XX/F3/8”2,82,5
W2R 296.06.XX/F166872953529113,01/4”3,02,7
W2R 296.08.XX/F5/16”2,32,0
W2R 296.10.XX/F3/8”2,32,0
W2R 296.12.XX/F2121/2”1,51,2
W2R 321.06.XX/F166873253727213,51/4”4,03,7
W2R 321.08.XX/F5/16”3,22,9
W2R 321.10.XX/F3/8”3,33,0
W2R 321.12.XX/F2121/2”2,52,2
W2R 341.06.XX/F166873403727214,01/4”5,04,7
W2R 341.08.XX/F5/16”4,23,9
W2R 341.10.XX/F3/8”4,03,7
W2R 341.12.XX/F2121/2”2,52,2
W2R 370.06.XX/F166873703727214,51/4”6,05,7
W2R 370.08.XX/F5/16”5,35,0
W2R 370.10.XX/F3/8”4,54,2
W2R 370.12.XX/F2121/2”3,53,2
W2R 400.06.XX/F166874003732215,01/4”7,37,0
W2R 400.08.XX/F5/16”6,56,2
W2R 400.10.XX/F3/8”5,65,3
W2R 400.12.XX/F2121/2”4,54,2
W2R 420.06.XX/F176974204732219,01/4”8,68,1
W2R 420.08.XX/F5/16”8,07,5
W2R 420.10.XX/F3/8”6,76,2
W2R 420.12.XX/F2121/2”4,74,2
W2R 470.06.XX/F176974784732221,01/4”11,511,0
W2R 470.08.XX/F5/16”10,09,5
W2R 470.10.XX/F3/8”9,59,0
W2R 470.12.XX/F2121/2”7,57,0
W2R 520.06.XX/F176975204732223,01/4”14,514,0
W2R 520.08.XX/F5/16”12,512,0
W2R 520.10.XX/F3/8”11,210,7
W2R 520.12.XX/F2121/2”9,08,5
W2R 570.06.XX/F176975704732228,01/4”17,517,0
W2R 570.08.XX/F5/16”15,515,0
W2R 570.10.XX/F4223/8”13,513,0
W2R 570.12.XX/F2121/2”10,710,2
W2R 600.06.XX/F1761076204742234,01/4”21,020,5
W2R 600.08.XX/F5/16”17,016,5
W2R 600.10.XX/F3/8”16,015,5
W2R 600.12.XX/F2121/2”12,512,0
W2R 650.06.XX/F1761076504742237,01/4”22,522,0
W2R 650.08.XX/F5/16”19,519,0
W2R 650.10.XX/F3/8”17,517,0
W2R 650.12.XX/F2121/2”14,514,0
W2R 700.06.XX/F2061277205753240,01/4”27,026,5
W2R 700.08.XX/F176107475/16”22,021,5
W2R 700.10.XX/F3/8”20,019,5
W2R 700.12.XX/F2121/2”16,015,5
W2R 800.08.XX/F1861078205753247,05/16”30,029,0
W2R 800.10.XX/F3/8”26,025,0
W2R 800.12.XX/F2271/2”21,020,0
W2R 900.08.XX/F2271079206753260,05/16”38,037,0
W2R 900.10.XX/F3/8”34,033,0
W2R 900.12.XX/F1/2”28,027,0
W2R 950.10.XX/F2271079506768770,03/8”37,036,0
W2R 950.12.XX/F1/2”31,030,0
W2R 1000.10.XX/F22710710006768775,03/8”40,039,0
W2R 1000.12.XX/F1/2”35,034,0


Optionaler Schlauchauszug & Einbaulage

Schlauchtrommel Schlauchauszug

Per Standard ist der Schlauchauszug horizontal nach links oder rechts und vertikal nach oben. Optional ist der Schlauchauszug nach unten vertikal auf Kundenwunsch möglich. Bitte teilen Sie uns dies in ihrer Anfrage mit, dass Sie einen vertikalen Schlauchauszug nach unten benötigen.

Schlauchtrommel Einbaulage

Per Standard ist die Einbaulage der Schlauchtrommel stehend (vertikal). Optional ist nach Kundenwunsch eine horizontale Einbaulage möglich. Bitte teilen Sie uns dies bei Bedarf in ihrer Anfrage mit. Nicht empfehlenswert über Ø 470 mm
