Mit den Schlauchtrommelfilter finden Sie sehr einfach und intuitiv Ihre gewünschte Schlauchtrommel, klicken Sie auf "Schlauchtrommelfilter öffnen" und wählen Sie die entsprechenden Filter.

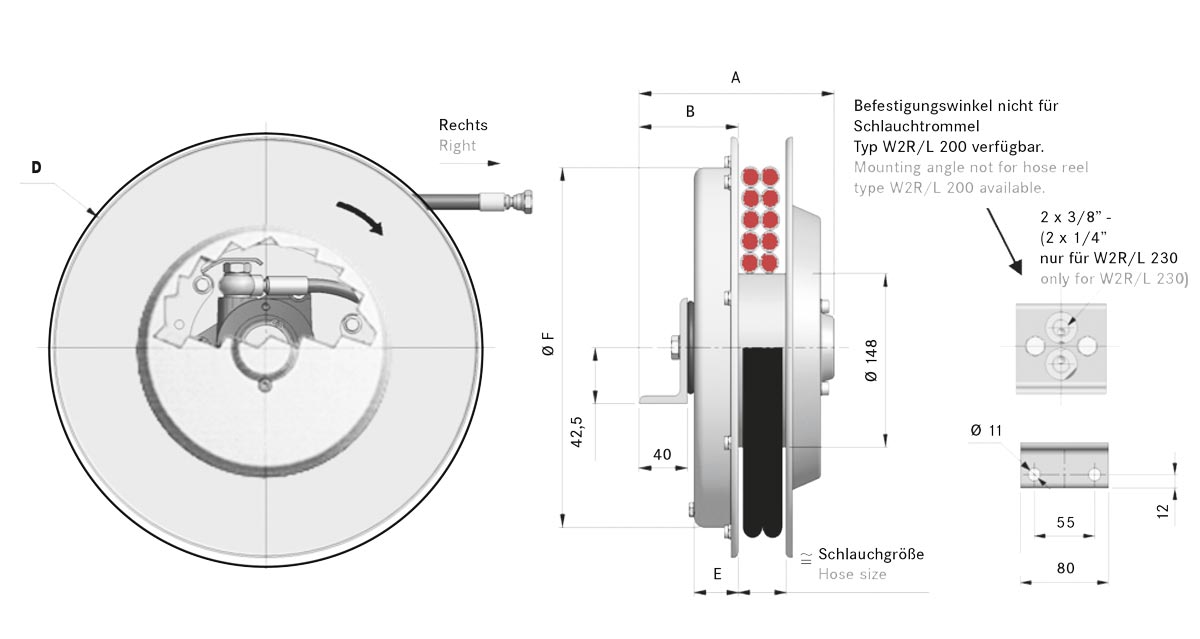

| W2R (Trommeltyp rechts) W2L (Trommeltyp links) | A | B | D | E | F | Gewicht ohne Schlauch | Mit Schlauch R7-R8-B1 | Mit Schlauch B2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schlauchgröße | Gesamtlänge | Nutzbare Länge | Gesamtlänge | Nutzbare Länge | |||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ø] | [m] | [m] | [m] | [m] | |
| W2R 200.05.XX | 133 | 65 | 200 | 30 | 195 | 10,0 | 3/16" | 1,9 | 1,7 | - | - |
| W2R 200.06.XX | 1/4" | 1,5 | 1,3 | - | - | ||||||
| W2R 230.05.XX | 141 | 75 | 235 | 30 | 228 | 11,0 | 3/16" | 3,0 | 2,7 | - | - |
| W2R 230.06.XX | 1/4" | 2,2 | 1,9 | 2,1 | 1,8 | ||||||
| W2R 230.08.XX | 5/16" | 2,0 | 1,7 | 2,2 | 1,9 | ||||||
| W2R 230.10.XX | 3/8" | 2,0 | 1,7 | 1,6 | 1,3 | ||||||
| W2R 270.05.XX | 154 | 75 | 275 | 30 | 272 | 12,0 | 3/16" | 4,5 | 4,2 | - | - |
| W2R 270.06.XX | 1/4" | 4,0 | 3,7 | 3,7 | 3,4 | ||||||
| W2R 270.08.XX | 5/16" | 3,2 | 2,9 | 2,6 | 2,3 | ||||||
| W2R 270.10.XX | 3/8" | 2,8 | 2,5 | 2,5 | 2,2 | ||||||
| W2R 295.06.XX | 160 | 75 | 295 | 35 | 272 | 13,0 | 1/4" | 4,7 | 4,4 | 4,6 | 4,3 |
| W2R 295.08.XX | 5/16" | 4,2 | 3,9 | 3,5 | 3,2 | ||||||
| W2R 295.10.XX | 3/8" | 3,6 | 3,3 | 3,0 | 2,7 | ||||||
| W2R 320.06.XX | 160 | 82 | 325 | 37 | 272 | 13,5 | 1/4" | 5,5 | 5,2 | 5,6 | 5,3 |
| W2R 320.08.XX | 5/16" | 5,0 | 4,7 | 4,0 | 3,7 | ||||||
| W2R 320.10.XX | 3/8" | 4,5 | 4,2 | 4,0 | 3,7 | ||||||
| W2R 340.06.XX | 160 | 82 | 340 | 37 | 272 | 14,0 | 1/4" | 6,0 | 5,7 | 5,6 | 5,3 |
| W2R 340.08.XX | 5/16" | 5,3 | 5,0 | 4,5 | 4,2 | ||||||
| W2R 340.10.XX | 3/8" | 4,6 | 4,3 | 4,3 | 4,0 | ||||||
| Schlauchtyp | Schlauchnennweite | Mindest-Biegeradius | Gewicht | Max. Arbeitsdruck | Temperatur | ||
|---|---|---|---|---|---|---|---|
| Schlauchgröße [Ø] |  [mm] |  [mm] |  [mm] | [kg/m] | [bar] | [°C] | |
| B1 | 3/16” | 5,00 | 9,70 | 30,0 | 0,24 | 360 | –40/+100 |
| R7 | 1/4” | 6,30 | 12,20 | 30,0 | 0,20 | 210 | –40/+100 |
| R18 | 12,20 | 35,0 | 0,20 | 210 | -55/+100 | ||
| B1 | 11,70 | 40,0 | 0,33 | 310 | –40/+100 | ||
| R8 | 11,50 | 30,0 | 0,34 | 350 | –40/+100 | ||
| 1106 KD | 11,90 | 40,0 | 0,34 | 310 | –40/+100 | ||
| 2006-2 STD | 12,40 | 70,0 | 0,25 | 465 | –40/+80 | ||
| T2 | 12,80 | 40,0 | 0,50 | 400 | –40/+100 | ||
| B2 | 13,40 | 75,0 | 0,60 | 425 | –40/+100 | ||
| Z3 | 14,50 | 40,0 | 0,53 | 700 | –40/+100 | ||
| R7 | 5/16” | 8,10 | 14,40 | 45,0 | 0,25 | 190 | –40/+100 |
| R18 | 14,30 | 45,0 | 0,26 | 210 | –55/+100 | ||
| B1 | 13,40 | 55,0 | 0,37 | 250 | –40/+100 | ||
| 14,40 | 45,0 | 0,25 | R8 | 300 | –40/+100 | ||
| 1108 KD | 14,00 | 50,0 | 0,42 | 250 | –40/+100 | ||
| 2008-2 STD | 14,30 | 100,0 | 0,50 | 440 | –40/+80 | ||
| T2 | 14,80 | 50,0 | 0,63 | 400 | –40/+100 | ||
| R7 | 3/8” | 10,00 | 16,00 | 55,0 | 0,29 | 160 | –40/+100 |
| R18 | 16,60 | 45,0 | 0,33 | 210 | –55/+100 | ||
| B1 | 16,00 | 65,0 | 0,53 | 225 | –40/+100 | ||
| R8 | 16,00 | 55,0 | 0,29 | 280 | –40/+100 | ||
| 1110 KD | 15,90 | 60,0 | 0,51 | 240 | –40/+100 | ||
| 2010-2- STD | 16,40 | 120,0 | 0,66 | 420 | –40/+80 | ||
| HRETR8 | 16,20 | 60,0 | 0,32 | 280 | –40/+100 | ||
| T2 | 17,00 | 65,0 | 0,84 | 330 | –40/+100 | ||
| B2 | 17,20 | 90,0 | 0,85 | 350 | -40/+100 | ||
| B3 | 16,60 | 120,0 | 0,80 | 420 | -40/+100 | ||
| B1 | 1/2” | 12,50 | 18,30 | 85,0 | 0,60 | 190 | –40/+100 |
| R18 | 22,50 | 70,0 | 0,59 | 210 | –55/+100 | ||
| R8 | 20,00 | 75,0 | 0,42 | 245 | –40/+100 | ||
| 185 | 19,30 | 75,0 | 0,62 | 1112 KD | –40/+100 | ||
| 2012-2 STD | 20,00 | 150,0 | 0,90 | 350 | –40/+80 | ||
| T2 | 20,20 | 85,0 | 0,90 | 260 | –40/+100 | ||
| B2 | 20,40 | 130,0 | 1,00 | 310 | –40/+100 | ||
| CPLT5000 | 21,30 | 80,0 | 0,78 | 350 | –55/+100 | ||
| B3 | 20,20 | 150,0 | 1,04 | 350 | –40/+100 | ||
| B4 | 20,40 | 105,0 | 1,10 | 380 | –40/+100 | ||
| B3 | 5/8” | 16,00 | 25,00 | 160,0 | 1,32 | 250 | –40/+100 |
| HDH | 3/4” | 19,00 | 28,50 | 150,0 | 1,11 | 250 | –40/+100 |

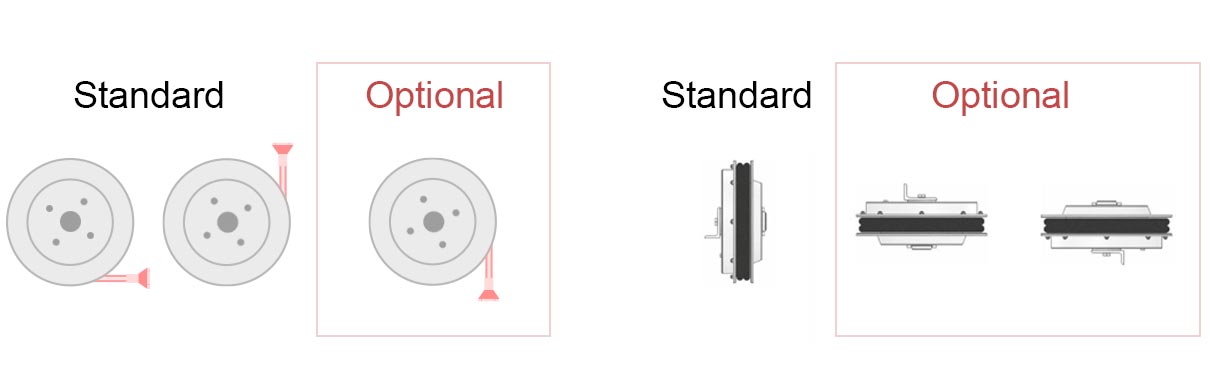

Per Standard ist der Schlauchauszug horizontal nach links oder rechts und vertikal nach oben. Optional ist der Schlauchauszug nach unten vertikal auf Kundenwunsch möglich. Bitte teilen Sie uns dies in ihrer Anfrage mit, dass Sie einen vertikalen Schlauchauszug nach unten benötigen.
Per Standard ist die Einbaulage der Schlauchtrommel stehend (vertikal). Optional ist nach Kundenwunsch eine horizontale Einbaulage möglich. Bitte teilen Sie uns dies bei Bedarf in ihrer Anfrage mit. Nicht empfehlenswert über Ø 470 mm
