Mit den Schlauchtrommelfilter finden Sie sehr einfach und intuitiv Ihre gewünschte Schlauchtrommel, klicken Sie auf "Schlauchtrommelfilter öffnen" und wählen Sie die entsprechenden Filter.

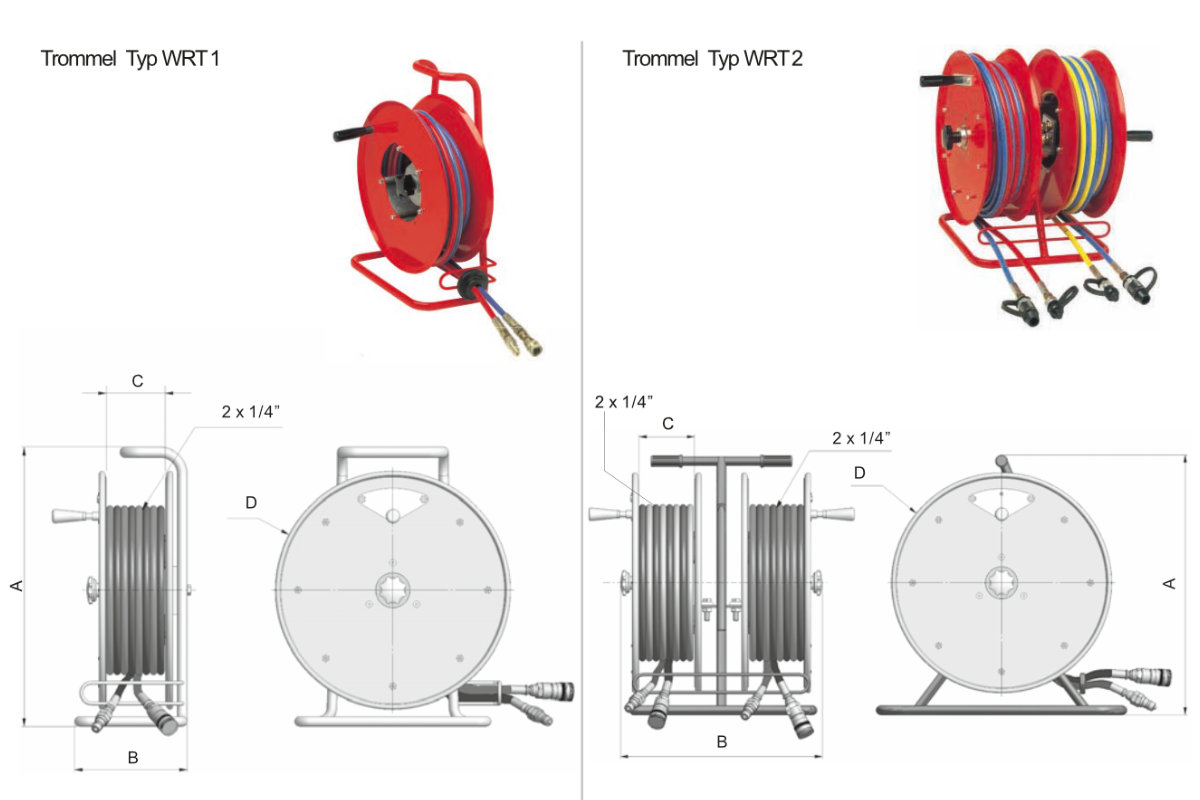

Trommel Typ WRT1 mit einem Schlauchpaar | Max. Arbeitsdruck | A | B | C | D | Schlauchanzahl/ Nennweite | Schlauchtypen | Gesamtlänge |
---|---|---|---|---|---|---|---|---|
[bar] | [mm] | [mm] | [mm] | [mm] | [Ø] | [m] | ||
WRT 1.20.350 | 350 | 500 | 200 | 115 | 420 | 1/4” doppel | B2 | 20 |
WRT 1.30.350 | 580 | 478 | 1/4” doppel | B2 | 30 | |||
WRT 1.50.350 | 620 | 210 | 150 | 520 | 1/4” doppel | B2 | 50 | |
WRT 1.20.700 | 700 | 500 | 200 | 115 | 420 | 1/4” doppel | B3 | 20 |
WRT 1.30.700 | 580 | 478 | 1/4” doppel | B3 | 30 | |||
WRT 1.50.700 | 620 | 210 | 150 | 520 | 1/4” doppel | B3 | 50 |
Trommel Typ WRT2 mit zwei Schlauchpaaren | Max. Arbeitsdruck | A | B | C | D | Schlauchanzahl/ Nennweite | Schlauchtypen | Gesamtlänge |
---|---|---|---|---|---|---|---|---|
[bar] | [mm] | [mm] | [mm] | [mm] | [Ø] | [m] | ||
WRT 2.20.350 | 350 | 500 | 385 | 115 | 420 | 2 x 1/4” doppel | B2 | 20 |
WRT 2.30.350 | 478 | 2 x 1/4” doppel | B2 | 30 | ||||
WRT 2.20.700 | 700 | 500 | 385 | 115 | 420 | 2 x 1/4” doppel | B3 | 20 |
WRT 2.30.700 | 478 | 2 x 1/4” doppel | B3 | 30 |
Schlauchnennweite | Mindest-Biegeradius | Gewicht | Schlauchtyp | Max. Arbeitsdruck | Temperatur | ||
---|---|---|---|---|---|---|---|
Zoll | [mm] | [mm] | [mm] | [kg/m] | [Typ] | [bar] | [°C] |
3/16” | 5,00 | 9,60 | 25 | 0,12 | R7 | 210 | –40/+100 |
9,70 | 30 | 0,24 | B1 | 360 | –40/+100 | ||
1/4” | 6,30 | 12,20 | 30 | 0,20 | R7 | 210 | –40/+100 |
11,70 | 40 | 0,33 | B1 | 310 | –40/+100 | ||
11,50 | 30 | 0,34 | R8 | 350 | –40/+100 | ||
11,90 | 40 | 0,34 | 1106 KD | 310 | –40/+100 | ||
12,40 | 70 | 0,25 | 2006-2 STD | 465 | –40/+80 | ||
13,50 | 40 | 0,53 | Z2 | 375 | –40/+100 | ||
14,50 | 40 | 0,53 | Z3 | 700 | –40/+100 | ||
5/16” | 8,10 | 14,40 | 45 | 0,25 | R7 | 190 | –40/+100 |
14,30 | 45 | 0,26 | R18 | 210 | –55/+100 | ||
13,40 | 55 | 0,37 | B1 | 250 | –40/+100 | ||
14,40 | 45 | 0,25 | R8 | 300 | –40/+100 | ||
14,00 | 50 | 0,42 | 1108 KD | 250 | –40/+100 | ||
14,30 | 100 | 0,50 | 2008-2 STD | 440 | –40/+80 | ||
15,10 | 55 | 0,64 | B2 | 350 | - | ||
14,80 | 50 | 0,63 | T2 | 400 | –40/+100 | ||
3/8” | 10,00 | 16,00 | 55 | 0,29 | R7 | 160 | –40/+100 |
16,60 | 45 | 0,33 | R18 | 210 | –55/+100 | ||
16,00 | 65 | 0,53 | B1 | 225 | –40/+100 | ||
16,00 | 55 | 0,29 | R8 | 280 | –40/+100 | ||
15,90 | 60 | 0,51 | 1110 KD | 240 | –40/+100 | ||
16,40 | 120 | 0,42 | 2010-2- STD | 420 | –40/+80 | ||
17,00 | 65 | 0,84 | T2 | 330 | –40/+100 | ||
17,00 | 90 | 0,80 | B2 | 350 | - | ||
16,60 | 120 | 0,80 | B3 | 420 | - | ||
1/2” | 12,50 | 18,30 | 85 | 0,60 | B1 | 190 | –40/+100 |
22,50 | 70 | 0,59 | R18 | 210 | –55/+100 | ||
20,00 | 75 | 0,42 | R8 | 245 | –40/+100 | ||
19,30 | 75 | 0,62 | 1112 KD | 185 | –40/+100 | ||
20,00 | 150 | 0,52 | 2012-2 STD | 350 | –40/+80 | ||
20,20 | 85 | 0,90 | T2 | 275 | –40/+100 | ||
20,00 | 130 | 1,04 | B2 | 310 | – | ||
21,30 | 80 | 0,78 | CPLT5000 | 350 | –55/+100 | ||
20,20 | 150 | 1,04 | B3 | 350 | - | ||
5/8” | 16,00 | 25,00 | 160 | 1,32 | B3 | 250 | - |
3/4” | 19,00 | 28,50 | 150 | 1,11 | HDH | 250 | –40/+100 |
