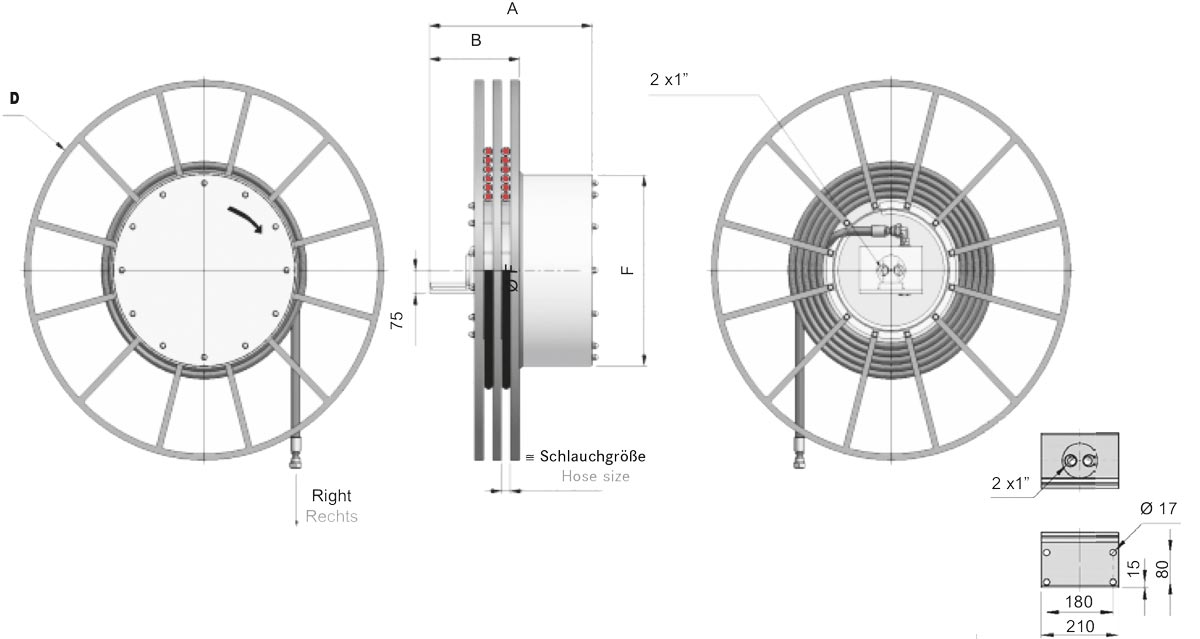

WS2R (Trommeltyp rechts) WS2L (Trommeltyp links) | A | B | D | F | Schlauch | Mit Schlauch 2SC | Mit Schlauch 4SP | Mit Schlauch 4SH | |||
---|---|---|---|---|---|---|---|---|---|---|---|
Gesamtlänge | Nutzbare Länge | Gesamtlänge | Nutzbare Länge | Gesamtlänge | Nutzbare Länge | ||||||
[mm] | [mm] | [mm] | [mm] | [Ø] | [m] | [m] | [m] | [m] | [m] | [m] | |
WS2R 600.25.19.XX | 545 | 305 | 620 | 605 | 3/4” | 4,0 | 3,0 | 4,0 | 3,0 | - | - |
WS2R 600.25.25.XX | 1” | 4,0 | 3,0 | - | - | 4,0 | 3,0 | ||||
WS2R 700.25.16.XX | 545 | 305 | 720 | 605 | 5/8” | 9,5 | 8,5 | 9,5 | 8,5 | - | - |
WS2R 700.25.19.XX | 3/4” | 8,0 | 7,0 | 8,0 | 7,0 | - | - | ||||
WS2R 700.25.25.XX | 1” | 6,4 | 5,4 | - | - | 6,4 | 5,4 | ||||
WS2R 800.25.12.XX | 545 | 305 | 810 | 605 | 1/2” | 16,0 | 15,0 | 16,0 | 15,0 | - | - |
WS2R 800.25.16.XX | 5/8” | 14,0 | 13,0 | 14,0 | 13,0 | - | - | ||||
WS2R 800.25.19.XX | 3/4” | 12,0 | 11,0 | 10,0 | 9,0 | - | - | ||||
WS2R 800.25.25.XX | 1” | 10,0 | 9,0 | - | - | 8,6 | 7,6 | ||||
WS2R 900.25.12.XX | 545 | 305 | 910 | 605 | 1/2” | 21,0 | 20,0 | 21,0 | 20,0 | - | - |
WS2R 900.25.16.XX | 5/8” | 19,0 | 18,0 | 17,0 | 16,0 | - | - | ||||
WS2R 900.25.19.XX | 3/4” | 15,0 | 14,0 | 15,0 | 14,0 | - | - | ||||
WS2R 900.25.25.XX | 1” | 13,5 | 12,5 | - | - | 11,2 | 10,2 | ||||
WS2R 1000.25.12.XX | 545 | 305 | 1000 | 605 | 1/2” | 25,0 | 24,0 | 25,0 | 24,0 | - | - |
WS2R 1000.25.16.XX | 5/8” | 23,0 | 22,0 | 23,0 | 22,0 | - | - | ||||
WS2R 1000.25.19.XX | 3/4” | 20,0 | 19,0 | 19,0 | 18,0 | - | - | ||||
WS2R 1000.25.25.XX | 1” | 15,0 | 14,0 | - | - | 15,0 | 14,0 | ||||
WS2R 1200.25.12.XX | 545 | 305 | 1200 | 605 | 1/2” | 38,0 | 37,0 | 38,0 | 37,0 | - | - |
WS2R 1200.25.16.XX | 5/8” | 30,0 | 29,0 | 30,0 | 29,0 | - | - | ||||
WS2R 1200.25.19.XX | 3/4” | 30,0 | 29,0 | 26,0 | 25,0 | - | - | ||||
WS2R 1200.25.25.XX | 1” | 22,0 | 21,0 | - | - | 22,0 | 21,0 | ||||
WS2R 1300.25.19.XX | Nur auf Anfrage | ||||||||||
WS2R 1400.25.12.XX | |||||||||||
WS2R 1400.25.16.XX | |||||||||||
WS2R 1400.25.19.XX | |||||||||||
WS2R 1400.25.25.XX | |||||||||||
WS2R 1600.25.12.XX | |||||||||||
WS2R 1600.25.16.XX | |||||||||||
WS2R 1600.25.19.XX | |||||||||||
WS2R 1600.25.25.XX |
Typ | Schlauchnennweite | Mindest-Biegeradius | Gewicht | Max. Arbeitsdruck | ||
---|---|---|---|---|---|---|
Zoll | [mm] | [mm] | [mm] | [kg/m] | [bar] | |
I21 | 1/4” | 6,35 | 12,1 | 50 | 0,15 | 210 |
1SN | 14,1 | 100 | 0,21 | 225 | ||
B1 | 12,2 | 30 | 0,17 | 310 | ||
Z2 | 13,5 | 40 | 0,26 | 375 | ||
2SC | 13,5 | 70 | 0,29 | 400 | ||
I40 | 13,4 | 70 | 0,28 | 400 | ||
462 | 13,4 | 75 | 0,30 | 425 | ||
Z3 | 14,5 | 40 | 0,26 | 700 | ||
I21I21 | 5/16” | 8,10 | 14,1 | 60 | 0,22 | 210 |
1SN | 15,7 | 115 | 0,33 | 215 | ||
B1 | 13,4 | 55 | 0,19 | 250 | ||
2SC | 15 | 80 | 0,35 | 350 | ||
462 | 15 | 85 | 0,35 | 400 | ||
1SN | 3/8” | 9,53 | 18,1 | 130 | 0,34 | 180 |
I21I21 | 15,6 | 65 | 0,26 | 210 | ||
B1 | 16 | 65 | 0,26 | 225 | ||
2SC | 17,9 | 90 | 0,47 | 330 | ||
462 | 17,2 | 90 | 0,42 | 350 | ||
4SP | 21,4 | 178 | 0,78 | 445 | ||
1SN | 1/2” | 12,7 | 21,5 | 180 | 0,45 | 160 |
B1 | 18,3 | 85 | 0,30 | 190 | ||
I21 | 19,5 | 90 | 0,41 | 210 | ||
2SC | 20,6 | 120 | 0,56 | 275 | ||
462 | 20,4 | 130 | 0,52 | 310 | ||
I40 | 20,6 | 120 | 0,51 | 400 | ||
4SP | 24,6 | 230 | 0,93 | 415 | ||
1SN | 5/8” | 16 | 24,7 | 200 | 0,51 | 130 |
2SC | 24,3 | 130 | 0,67 | 250 | ||
4SP | 28,5 | 250 | 1,13 | 360 | ||
1SN | 3/4” | 19 | 28,6 | 240 | 0,64 | 105 |
2SC | 27,7 | 160 | 0,90 | 215 | ||
462 | 27,7 | 196 | 0,86 | 280 | ||
4SP | 32,0 | 300 | 1,53 | 350 | ||
1SN | 1” | 25 | 36,6 | 300 | 0,97 | 88 |
2SC | 35,6 | 200 | 1,28 | 165 | ||
462 | 35,4 | 250 | 1,17 | 210 | ||
4SH | 38,7 | 340 | 2,09 | 380 | ||
1SN | 1.1/4” | 32 | 44,8 | 420 | 1,09 | 63 |
2SN | 49,6 | 420 | 1,90 | 125 | ||
4SH | 45,5 | 460 | 2,51 | 325 | ||
1SN | 1.1/2” | 38 | 52,0 | 500 | 1,33 | 50 |
2SN | 56,0 | 500 | 2,30 | 90 | ||
4SH | 53,5 | 560 | 3,42 | 290 |
