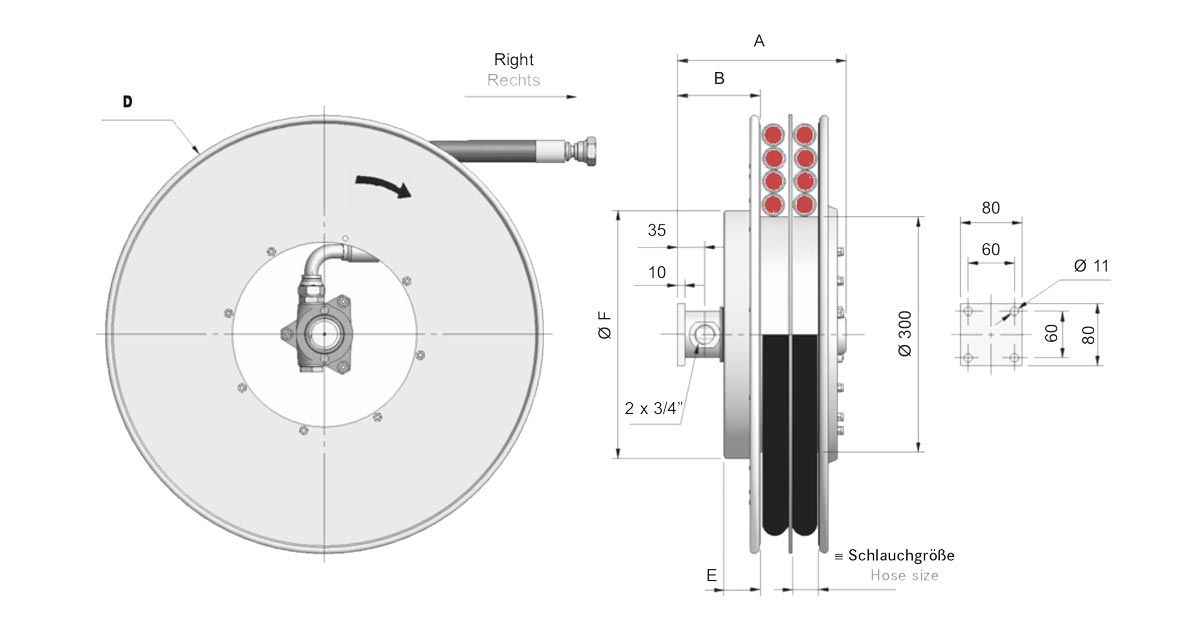

W2R (Trommeltyp rechts) W2L (Trommeltyp links) | A | B | D | E | F | Gewicht ohne Schlauch | Schlauchgröße | Mit Schlauch 1SN / T2 / 2SC | Mit Schlauch 4SP | ||
---|---|---|---|---|---|---|---|---|---|---|---|
Gesamtlänge | Nutzbare Länge | Gesamtlänge | Nutzbare Länge | ||||||||
[mm] | [mm] | [mm] | [mm] | [mm] | [kg | [Ø] | [m] | [m] | [m] | [m] | |
W2R 420.19.16.XX | 212 | 108 | 420 | 47 | 322 | 22,0 | 5/8” | 2,6 | 2,1 | 2,6 | 2,1 |
W2R 420.19.19.XX | 3/4” | 2,6 | 2,1 | 1,8 | 1,3 | ||||||
W2R 470.19.16.XX | 212 | 108 | 478 | 47 | 322 | 25,0 | 5/8” | 4,0 | 3,5 | 4,0 | 3,5 |
W2R 470.19.19.XX | 3/4” | 2,7 | 2,2 | 3,0 | 2,5 | ||||||
W2R 520.19.16.XX | 212 | 108 | 520 | 47 | 422 | 28,0 | 5/8” | 5,5 | 5,0 | 4,5 | 4,0 |
W2R 520.19.19.XX | 3/4” | 4,2 | 3,7 | 4,2 | 3,7 | ||||||
W2R 570.19.16.XX | 212 | 108 | 570 | 47 | 422 | 34,0 | 5/8” | 7,2 | 6,7 | 6,0 | 5,5 |
W2R 570.19.19.XX | 3/4” | 5,9 | 5,4 | 5,9 | 5,4 | ||||||
W2R 600.19.16.XX | 222 | 128 | 620 | 57 | 422 | 38,0 | 5/8” | 8,5 | 8,0 | 7,5 | 7,0 |
W2R 600.19.19.XX | 3/4” | 7,0 | 6,5 | 7,3 | 6,8 | ||||||
W2R 650.19.16.XX | 232 | 138 | 650 | 67 | 422 | 43,0 | 5/8” | 9,5 | 9,0 | 9,0 | 8,5 |
W2R 650.19.19.XX | 3/4” | 7,6 | 7,1 | 7,3 | 6,8 | ||||||
W2R 700.19.16.XX | 232 | 138 | 720 | 67 | 532 | 50,0 | 5/8” | 13,0 | 12,5 | 11,5 | 11,0 |
W2R 700.19.19.XX | 3/4” | 17,0 | 15,0 | 16,0 | 15,0 | ||||||
W2R 800.19.16.XX | 232 | 138 | 820 | 67 | 532 | 60,0 | 5/8” | 17,0 | 15,0 | 16,0 | 15,0 |
W2R 800.19.19.XX | 3/4” | 14,5 | 13,5 | 14,0 | 13,0 |
Schlauchtyp | Schlauchnennweite | Mindest-Biegeradius | Gewicht | Max. Arbeitsdruck | ||
---|---|---|---|---|---|---|
Schlauchgröße [Ø] | [mm] | [mm] | [mm] | [kg/m] | [bar] | |
I21 | 1/4” | 6,35 | 12,1 | 50 | 0,15 | 210 |
1SN | 14,1 | 100 | 0,21 | 225 | ||
B1 | 12,2 | 30 | 0,17 | 310 | ||
T2 | 12,8 | 40 | 0,25 | 400 | ||
2SC | 13,5 | 70 | 0,29 | 400 | ||
I40 | 13,4 | 70 | 0,28 | 400 | ||
462 | 13,4 | 75 | 0,30 | 425 | ||
Z3 | 14,5 | 40 | 0,26 | 700 | ||
I21 | 5/16” | 8,10 | 14,1 | 60 | 0,22 | 210 |
1SN | 15,7 | 115 | 0,33 | 215 | ||
B1 | 13,4 | 55 | 0,19 | 250 | ||
2SC | 15,0 | 80 | 0,35 | 350 | ||
T2 | 14,8 | 50 | 0,32 | 400 | ||
462 | 15,0 | 85 | 0,35 | 400 | ||
1SN | 3/8” | 9,53 | 18,1 | 130 | 0,34 | 180 |
I21I21 | 15,6 | 65 | 0,26 | 210 | ||
B1 | 16 | 65 | 0,26 | 225 | ||
2SC | 17,9 | 90 | 0,47 | 330 | ||
462 | 17,2 | 90 | 0,42 | 350 | ||
4SP | 21,4 | 178 | 0,78 | 445 | ||
1SN | 1/2” | 12,7 | 21,5 | 180 | 0,45 | 160 |
B1 | 18,3 | 85 | 0,30 | 190 | ||
I21 | 19,5 | 90 | 0,41 | 210 | ||
2SC | 20,6 | 120 | 0,56 | 275 | ||
462 | 20,4 | 130 | 0,52 | 310 | ||
I40 | 20,6 | 120 | 0,51 | 400 | ||
4SP | 24,6 | 230 | 0,93 | 415 | ||
1SN | 5/8” | 16 | 24,7 | 200 | 0,51 | 130 |
2SC | 24,3 | 130 | 0,67 | 250 | ||
4SP | 28,5 | 250 | 1,13 | 360 | ||
1SN | 3/4” | 19 | 28,6 | 240 | 0,64 | 105 |
2SC | 27,7 | 160 | 0,90 | 215 | ||
462 | 27,7 | 196 | 0,86 | 280 | ||
4SP | 32,0 | 300 | 1,53 | 350 | ||
1SN | 1” | 25 | 36,6 | 300 | 0,97 | 88 |
2SC | 35,6 | 200 | 1,28 | 165 | ||
462 | 35,4 | 250 | 1,17 | 210 | ||
4SH | 38,7 | 340 | 2,09 | 380 | ||
1SN | 1.1/4” | 32 | 44,8 | 420 | 1,09 | 63 |
2SN | 49,6 | 420 | 1,90 | 125 | ||
4SH | 45,5 | 460 | 2,51 | 325 | ||
1SN | 1.1/2” | 38 | 52,0 | 500 | 1,33 | 50 |
2SN | 56,0 | 500 | 2,30 | 90 | ||
4SH | 53,5 | 560 | 3,42 | 290 |
Per Standard ist der Schlauchauszug horizontal nach links oder rechts und vertikal nach oben. Optional ist der Schlauchauszug nach unten vertikal auf Kundenwunsch möglich. Bitte teilen Sie uns dies in ihrer Anfrage mit, dass Sie einen vertikalen Schlauchauszug nach unten benötigen.
Per Standard ist die Einbaulage der Schlauchtrommel stehend (vertikal). Optional ist nach Kundenwunsch eine horizontale Einbaulage möglich. Bitte teilen Sie uns dies bei Bedarf in ihrer Anfrage mit. Nicht empfehlenswert über Ø 470 mm
