Mástiles de elevación para carretillas + AGV

Mástiles de elevación WINKEL

Mástiles de elevación WINKEL are economical designed and built systems for load capacities up to 50t.

Mástiles de elevación WINKEL have a long service life. Lift masts have convincing technology, optimum free sight, high standard of security and unique type variety of 20.000 different versions.

Otras características técnicas

  • Perfiles en “U” y en doble “T” laminados en caliente muy resistentes al desgaste y con una buena alineación
  • Alta resistencia superficial y tolerancias mínimas para el menor juego posible
  • Todos los cilindros de elevación llevan vástagos cromados duros en versiones de precisión
  • Cadenas tipo Flyer según normas DIN e ISO
  • Portahorquilla según norma FEM con buena visibilidad
  • Suspensiones y horquillas para cada carretilla elevadora de horquilla

Junto con los mástiles de elevación WINKEL suministramos

  • Instalaciones hidráulicas adicionales integradas
  • Rollos tubulares (450 modelos básicos, 2000 variantes)
  • Carretillas de horquilla integradas o instaladas
  • Equipos adicionales
  • Horquilla

Opciones para mástiles de elevación


MONO MO

Todos los datos en milímetros

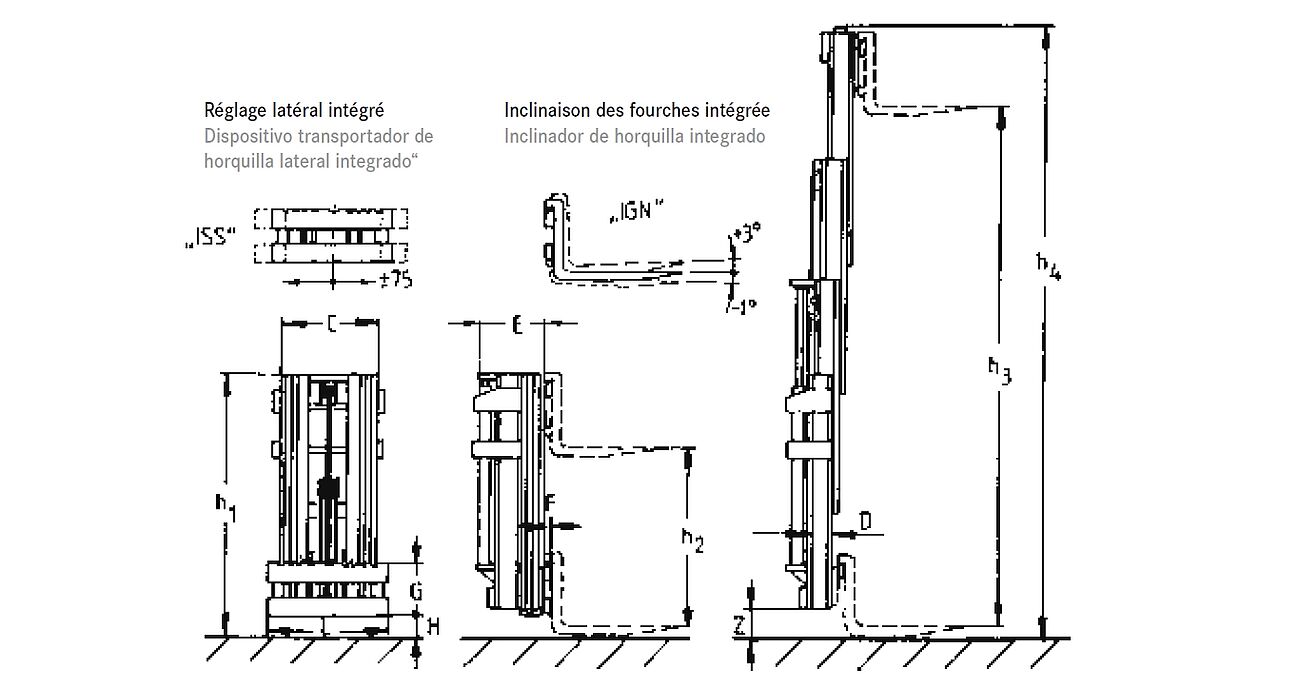

ModeloAltura de elevaciónAltura de montajeCarreraAltura totalCapacidad de carga a la máx. alturaPeso
 h3h1h2h4kgkgBCDEFAKHLZ
W 10 MO
1t/500 LSP
1.0001.57010001.5701.0001404001031153233176/11480090400
1.2001.7701.2001.7701.000150
1.5002.0701.5002.0701.000175
1.8002.3701.8002.3701.000180
2.0002.5702.0002.5701.000200
W 15 MO
1,5t/500LSP
1.0001.6701.0001.6701.500175 500 121 135 32 40776/152 900 90 500
1.2001.8701.2001.8701.500190
1.5002.1701.5002.1701.500210
1.8002.4701.8002.4701.500230
2.0002.6702.0002.6701.500250
W 25 MO
2,5t/500LSP
1.0001.6801.0001.6802.500235 500 135 150 32 40776/152 980 90 500
1.2001.8801.2001.8802.500250
1.5002.1801.5002.1802.500280
1.8002.4801.8002.4802.500310
2.0002.6802.0002.6802.500340
W 30 MO
3t/500LSP
1.0001.8101.0001.8103.000330 500 135 150 38 50876/203 1.150 120 600
1.2002.0101.2002.0103.000350
1.5002.3101.5002.3103.000390
1.8002.6101.8002.6103.000420
2.0002.8102.0002.8103.000450
W 45 MO
4,5t/500LSP
1.0002.0601.0002.0604.500410 600 157 170 45 50876/203 1.260 150 800
1.2002.2601.2002.2604.500430
1.5002.5601.5002.5604.500470
1.8002.8601.8002.8604.500500
2.0003.0602.0003.0604.500550
W 60 MO
6t/600LSP
1.0002.2551.0002.2556.000670 800 175 200 57 635127/254 1.760 180 950
2.0003.2552.0003.2556.000810
3.0004.2553.0004.2556.0001.010
W 80 MO
8t/600LSP
1.0002.0901.0002.0908.000740 800 202 225 57 635127/254 1.760 190 750
2.0003.0902.0003.0908.000920
3.0004.0903.0004.0908.0001.170
Otras alturas de elevación a petición / Observación: nos reservamos el derecho a modificar los datos técnicos sin aviso previo..
