Mit den Schlauchtrommelfilter finden Sie sehr einfach und intuitiv Ihre gewünschte Schlauchtrommel, klicken Sie auf "Schlauchtrommelfilter öffnen" und wählen Sie die entsprechenden Filter.

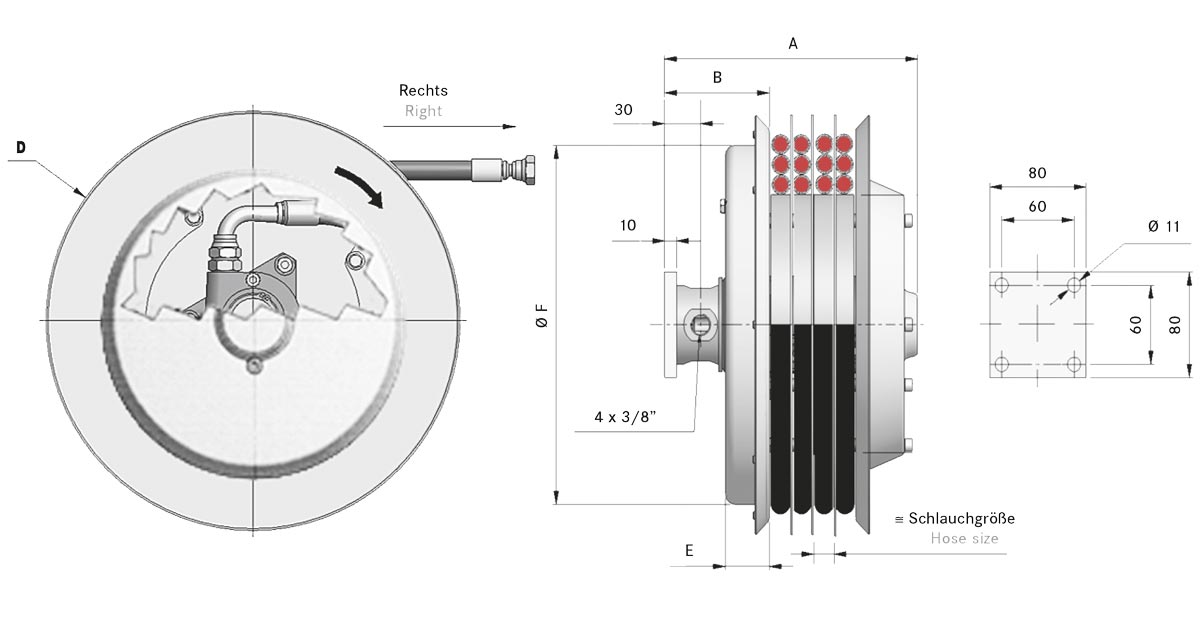

| WS4R (Trommeltyp rechts) WS4L (Trommeltyp links) | A | B | D | E | F | Gewicht ohne Schlauch | Schlauchgröße | Mit Schlauch B1 / T2 / B3 | Mit Schlauch 4SP | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gesamtlänge | Nutzbare Länge | Gesamtlänge | Nutzbare Länge | ||||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ø] | [m] | [m] | [m] | [m] | |
| WS4R 296.06.XX | 212 | 90 | 295 | 35 | 291 | 17,0 | 1/4” | 2,3 | 2,0 | - | - |
| WS4R 296.08.XX | 5/16” | 1,4 | 1,1 | - | - | ||||||
| WS4R 296.10.XX | 3/8” | 1,5 | 1,2 | - | - | ||||||
| WS4R 296.12.XX | 252 | 129 | 1/2” | 1,5 | 1,2 | - | - | ||||
| WS4R 321.06.XX | 212 | 90 | 325 | 37 | 272 | 18,0 | 1/4” | 3,3 | 3,0 | - | - |
| WS4R 321.08.XX | 5/16” | 2,3 | 2,0 | - | - | ||||||
| WS4R 321.10.XX | 3/8” | 2,4 | 2,1 | - | - | ||||||
| WS4R 321.12.XX | 252 | 129 | 1/2” | 1,5 | 1,2 | - | - | ||||
| WS4R 341.06.XX | 212 | 90 | 340 | 37 | 272 | 19,0 | 1/4” | 3,3 | 3,0 | - | - |
| WS4R 341.08.XX | 5/16” | 3,3 | 3,0 | - | - | ||||||
| WS4R 341.10.XX | 3/8” | 2,4 | 2,1 | - | - | ||||||
| WS4R 341.12.XX | 252 | 129 | 1/2” | 2,5 | 2,2 | - | - | ||||
| WS4R 370.06.XX | 212 | 90 | 370 | 37 | 272 | 90 | 1/4” | 4,3 | 4,0 | - | - |
| WS4R 370.08.XX | 5/16” | 4,4 | 4,1 | - | - | ||||||
| WS4R 370.10.XX | 3/8” | 3,5 | 3,2 | - | - | ||||||
| WS4R 370.12.XX | 252 | 129 | 1/2” | 3,6 | 3,3 | - | - | ||||
| WS4R 400.06.XX | 212 | 90 | 400 | 47 | 322 | 20,0 | 1/4” | 5,5 | 5,2 | - | - |
| WS4R 400.08.XX | 5/16” | 5,7 | 5,4 | - | - | ||||||
| WS4R 400.10.XX | 3/8” | 4,6 | 4,3 | - | - | ||||||
| WS4R 400.12.XX | 252 | 129 | 1/2” | 3,6 | 3,3 | - | - | ||||
| WS4R 420.06.XX | 222 | 100 | 420 | 47 | 322 | 322 | 1/4” | 6,7 | 6,2 | - | - |
| WS4R 420.08.XX | 5/16” | 6,8 | 6,3 | - | - | ||||||
| WS4R 420.10.XX | 3/8” | 5,9 | 5,4 | - | - | ||||||
| WS4R 420.12.XX | 252 | 129 | 1/2” | 4,9 | 4,4 | - | - | ||||
| WS4R 470.06.XX | 222 | 100 | 478 | 47 | 322 | 25,0 | 1/4” | 9,5 | 9,0 | - | - |
| WS4R 470.08.XX | 5/16” | 8,4 | 7,9 | - | - | ||||||
| WS4R 470.10.XX | 3/8” | 7,3 | 6,8 | - | - | ||||||
| WS4R 470.12.XX | 252 | 129 | 1/2” | 6,3 | 5,8 | 3,6 | 3,3 | ||||
| WS4R 520.06.XX | 222 | 100 | 520 | 47 | 422 | 29,0 | 1/4” | 11,1 | 10,6 | - | - |
| WS4R 520.08.XX | 5/16” | 9,9 | 9,4 | - | - | ||||||
| WS4R 520.10.XX | 3/8” | 8,9 | 8,4 | - | - | ||||||
| WS4R 520.12.XX | 252 | 129 | 1/2” | 7,9 | 7,4 | 5,0 | 4,7 | ||||
| WS4R 570.06.XX | 222 | 100 | 570 | 47 | 422 | 33,0 | 1/4” | 14,5 | 14,0 | - | - |
| WS4R 570.08.XX | 5/16” | 11,6 | 11,1 | - | - | ||||||
| WS4R 570.10.XX | 3/8” | 10,6 | 10,1 | - | - | ||||||
| WS4R 570.12.XX | 252 | 129 | 1/2” | 9,7 | 9,2 | 6,7 | 6,2 | ||||
| WS4R 600.06.XX | 222 | 100 | 620 | 47 | 422 | 39,0 | 1/4” | 16,3 | 15,8 | - | - |
| WS4R 600.08.XX | 5/16” | 15,2 | 14,7 | - | - | ||||||
| WS4R 600.10.XX | 3/8” | 12,3 | 11,8 | - | - | ||||||
| WS4R 600.12.XX | 252 | 129 | 1/2” | 11,4 | 10,9 | 8,5 | 8,0 | ||||
| WS4R 650.06.XX | 222 | 100 | 650 | 57 | 422 | 46,0 | 1/4” | 18,3 | 17,8 | - | - |
| WS4R 650.08.XX | 5/16” | 17,2 | 16,7 | - | - | ||||||
| WS4R 650.10.XX | 3/8” | 14,3 | 13,8 | - | - | ||||||
| WS4R 650.12.XX | 252 | 129 | 1/2” | 11,8 | 11,3 | 10,5 | 10,0 | ||||
| WS4R 700.06.XX | 222 | 100 | 720 | 57 | 532 | 53,0 | 1/4” | 22,5 | 22,0 | - | - |
| WS4R 700.08.XX | 5/16” | 19,3 | 18,8 | - | - | ||||||
| WS4R 700.10.XX | 3/8” | 18,5 | 18,0 | - | - | ||||||
| WS4R 700.12.XX | 252 | 129 | 1/2” | 15,0 | 14,5 | 12,6 | 12,1 | ||||
| Schlauchtyp | Schlauchnennweite | Mindest-Biegeradius | Gewicht | Max. Arbeitsdruck | ||
|---|---|---|---|---|---|---|
| Schlauchgröße [Ø] |  [mm] |  [mm] |  [mm] | [kg/m] | [bar] | |
| I21 | 1/4” | 6,35 | 12,1 | 50 | 0,15 | 210 |
| 1SN | 14,1 | 100 | 0,21 | 225 | ||
| B1 | 12,2 | 30 | 0,17 | 310 | ||
| T2 | 12,8 | 40 | 0,25 | 400 | ||
| 2SC | 13,5 | 70 | 0,29 | 400 | ||
| I40 | 13,4 | 70 | 0,28 | 400 | ||
| 462 | 13,4 | 75 | 0,30 | 425 | ||
| Z3 | 14,5 | 40 | 0,26 | 700 | ||
| I21 | 5/16” | 8,10 | 14,1 | 60 | 0,22 | 210 |
| 1SN | 15,7 | 115 | 0,33 | 215 | ||
| B1 | 13,4 | 55 | 0,19 | 250 | ||
| 2SC | 15,0 | 80 | 0,35 | 350 | ||
| T2 | 14,8 | 50 | 0,32 | 400 | ||
| 462 | 15,0 | 85 | 0,35 | 400 | ||
| 1SN | 3/8” | 9,53 | 18,1 | 130 | 0,34 | 180 |
| I21I21 | 15,6 | 65 | 0,26 | 210 | ||
| B1 | 16 | 65 | 0,26 | 225 | ||
| 2SC | 17,9 | 90 | 0,47 | 330 | ||
| 462 | 17,2 | 90 | 0,42 | 350 | ||
| 4SP | 21,4 | 178 | 0,78 | 445 | ||
| 1SN | 1/2” | 12,7 | 21,5 | 180 | 0,45 | 160 |
| B1 | 18,3 | 85 | 0,30 | 190 | ||
| I21 | 19,5 | 90 | 0,41 | 210 | ||
| 2SC | 20,6 | 120 | 0,56 | 275 | ||
| 462 | 20,4 | 130 | 0,52 | 310 | ||
| I40 | 20,6 | 120 | 0,51 | 400 | ||
| 4SP | 24,6 | 230 | 0,93 | 415 | ||
| 1SN | 5/8” | 16 | 24,7 | 200 | 0,51 | 130 |
| 2SC | 24,3 | 130 | 0,67 | 250 | ||
| 4SP | 28,5 | 250 | 1,13 | 360 | ||
| 1SN | 3/4” | 19 | 28,6 | 240 | 0,64 | 105 |
| 2SC | 27,7 | 160 | 0,90 | 215 | ||
| 462 | 27,7 | 196 | 0,86 | 280 | ||
| 4SP | 32,0 | 300 | 1,53 | 350 | ||
| 1SN | 1” | 25 | 36,6 | 300 | 0,97 | 88 |
| 2SC | 35,6 | 200 | 1,28 | 165 | ||
| 462 | 35,4 | 250 | 1,17 | 210 | ||
| 4SH | 38,7 | 340 | 2,09 | 380 | ||
| 1SN | 1.1/4” | 32 | 44,8 | 420 | 1,09 | 63 |
| 2SN | 49,6 | 420 | 1,90 | 125 | ||
| 4SH | 45,5 | 460 | 2,51 | 325 | ||
| 1SN | 1.1/2” | 38 | 52,0 | 500 | 1,33 | 50 |
| 2SN | 56,0 | 500 | 2,30 | 90 | ||
| 4SH | 53,5 | 560 | 3,42 | 290 | ||
Per Standard ist der Schlauchauszug horizontal nach links oder rechts und vertikal nach oben. Optional ist der Schlauchauszug nach unten vertikal auf Kundenwunsch möglich. Bitte teilen Sie uns dies in ihrer Anfrage mit, dass Sie einen vertikalen Schlauchauszug nach unten benötigen.
Per Standard ist die Einbaulage der Schlauchtrommel stehend (vertikal). Optional ist nach Kundenwunsch eine horizontale Einbaulage möglich. Bitte teilen Sie uns dies bei Bedarf in ihrer Anfrage mit. Nicht empfehlenswert über Ø 470 mm
