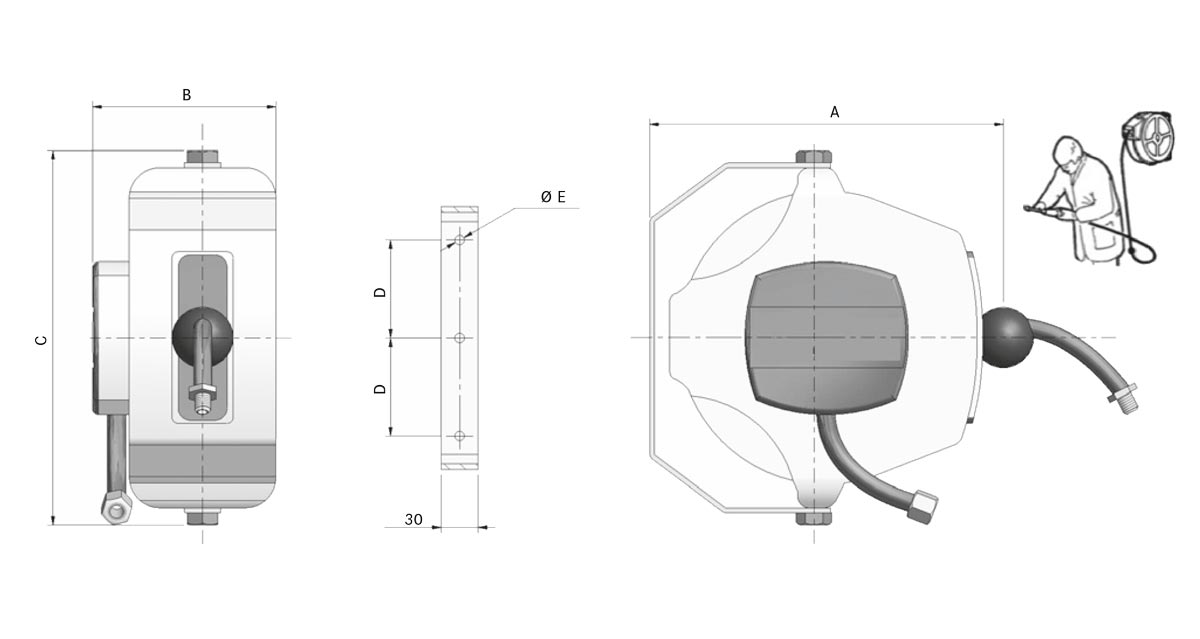

| Trommel Typ | A | B | C | D | E | Schlauchgröße [Ø mm] | Gesamtlänge | Max. Arbeitsdruck |
|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [Ø mm] | [m] | [bar] | ||
| W 800 | 225 | 130 | 180 | 100 | 6,5 | Ø6 x Ø8 | 5,0 | 10 |
| W 801 | 310 | 160 | 260 | 70 | 8,5 | Ø6 x Ø10 | 10,0 | 10 |
| W 802 | 450 | 195 | 361 | 70 | 8,5 | Ø8 x Ø12 | 15,0 | 15 |
| W 803 | 530 | 210 | 425 | 70 | 10,5 | Ø10 x Ø15 | 20,0 | 15 |
| W 804 | 530 | 210 | 425 | 70 | 10,5 | Ø12 x Ø18 | 15,0 | 15 |
| Schlauchtyp | Schlauchnennweite | Mindest-Biegeradius | Gewicht | Max. Arbeitsdruck | ||
|---|---|---|---|---|---|---|
| Schlauchgröße [Ø] |  [mm] |  [mm] |  [mm] | [kg/m] | [bar] | |
| I21 | 1/4” | 6,35 | 12,1 | 50 | 0,15 | 210 |
| 1SN | 14,1 | 100 | 0,21 | 225 | ||
| B1 | 12,2 | 30 | 0,17 | 310 | ||
| T2 | 12,8 | 40 | 0,25 | 400 | ||
| 2SC | 13,5 | 70 | 0,29 | 400 | ||
| I40 | 13,4 | 70 | 0,28 | 400 | ||
| 462 | 13,4 | 75 | 0,30 | 425 | ||
| Z3 | 14,5 | 40 | 0,26 | 700 | ||
| I21 | 5/16” | 8,10 | 14,1 | 60 | 0,22 | 210 |
| 1SN | 15,7 | 115 | 0,33 | 215 | ||
| B1 | 13,4 | 55 | 0,19 | 250 | ||
| 2SC | 15,0 | 80 | 0,35 | 350 | ||
| T2 | 14,8 | 50 | 0,32 | 400 | ||
| 462 | 15,0 | 85 | 0,35 | 400 | ||
| 1SN | 3/8” | 9,53 | 18,1 | 130 | 0,34 | 180 |
| I21I21 | 15,6 | 65 | 0,26 | 210 | ||
| B1 | 16 | 65 | 0,26 | 225 | ||
| 2SC | 17,9 | 90 | 0,47 | 330 | ||
| 462 | 17,2 | 90 | 0,42 | 350 | ||
| 4SP | 21,4 | 178 | 0,78 | 445 | ||
| 1SN | 1/2” | 12,7 | 21,5 | 180 | 0,45 | 160 |
| B1 | 18,3 | 85 | 0,30 | 190 | ||
| I21 | 19,5 | 90 | 0,41 | 210 | ||
| 2SC | 20,6 | 120 | 0,56 | 275 | ||
| 462 | 20,4 | 130 | 0,52 | 310 | ||
| I40 | 20,6 | 120 | 0,51 | 400 | ||
| 4SP | 24,6 | 230 | 0,93 | 415 | ||
| 1SN | 5/8” | 16 | 24,7 | 200 | 0,51 | 130 |
| 2SC | 24,3 | 130 | 0,67 | 250 | ||
| 4SP | 28,5 | 250 | 1,13 | 360 | ||
| 1SN | 3/4” | 19 | 28,6 | 240 | 0,64 | 105 |
| 2SC | 27,7 | 160 | 0,90 | 215 | ||
| 462 | 27,7 | 196 | 0,86 | 280 | ||
| 4SP | 32,0 | 300 | 1,53 | 350 | ||
| 1SN | 1” | 25 | 36,6 | 300 | 0,97 | 88 |
| 2SC | 35,6 | 200 | 1,28 | 165 | ||
| 462 | 35,4 | 250 | 1,17 | 210 | ||
| 4SH | 38,7 | 340 | 2,09 | 380 | ||
| 1SN | 1.1/4” | 32 | 44,8 | 420 | 1,09 | 63 |
| 2SN | 49,6 | 420 | 1,90 | 125 | ||
| 4SH | 45,5 | 460 | 2,51 | 325 | ||
| 1SN | 1.1/2” | 38 | 52,0 | 500 | 1,33 | 50 |
| 2SN | 56,0 | 500 | 2,30 | 90 | ||
| 4SH | 53,5 | 560 | 3,42 | 290 | ||
