SLE - Linearachsen Heavy Duty
Die Schmutz unempfindliche Linearachse

SLE-Heavy Duty - Shortfacts

Typ Max. Last in kg Genauigkeit Geschwindigkeiten
SLE 300 300 ± 0,5 mm bis 2,5 m/s
SLE 500 500 ± 1,0 mm bis 2,5 m/s
SLE 1000 1000 ± 1,0 mm bis 2,5 m/s
SLE 2000 2000 ± 1,5 mm bis 2,5 m/s
SLE 4000 4000 ± 2,0 mm bis 2,5 m/s

Stahl-Linear-Einheit SLE

[1:36]
WINKEL SLE Linienportal 1:36
Im Video wird gezeigt und beschrieben, wie die WINKEL Stahl-Linear-Einheit der Serie SLE für hohe Belastungen bis 6.000 kg schmutzunempfindlich, …

WINKEL SLE -Linearachsen in Heavy Duty-Ausführung - die Schmutz unempfindliche Linearachse

WINKEL Linerachsen der Serie SLE sind wertanalytisch konstruierte und gefertigte Systeme für hohe Traglasten bis 4.000 kg und Schmutz unempfindlich.

Die preiswerte und robuste SLE Linearachse für semi-genaue Anwendungen mit hochfesten Stahlprofilen und justierbaren WINKEL-Laufrollenführungen, in Verbindung mit gehärteten Zahnstangen für spielarmen Lauf.

Motoren wahlweise in AC- oder Servo-Ausführung in Verbindung mit spielarmen Getrieben und passenden Vertikal- und Teleskopachsen. Heavy Duty Ausführung für Anwendungen in Staub und Schmutz in der Automobilindustrie, Palettiertechnik, Stahl- und Baustoffindustrie und Holzindustrie.

Die Schmutz unempfindliche Linearachse unter den WINKEL Linearachsen.

Produktfakten WINKEL SLE -Linearachsen in Heavy Duty-Ausführung

  • Hohe Traglasten, Schmutz unempfindlich, preiswert
  • WINKEL-Laufrollenführungen, spielarm, in Verbindung mit gehärteten Zahnstangen
  • Modulare Stahlprofilbauweise passend für ihre Anwendung
  • Motoren wahlweise in AC- oder Servo-Ausführung in Verbindung mit spielarmen Getrieben
  • Passende Vertikalachsen und Teleskopachsen
  • Passende Drehmodule auf Anfrage
  • Zentralschmieranlagen auf Anfrage
  • Robuste Bauweise für Mehrschichtbetrieb
  • Wartungsarm
  • Kurze Lieferzeiten
  • CAD-Download für ihre Layouts verfügbar

WINKEL SLE-Linearachsen Zubehör

  • Schwenkarme
  • Absteckung für die Vertikalachse
  • Stangenklemmung
  • Zentralschmieranlage
  • Klemmelemente für Führungsschienen
Zurück

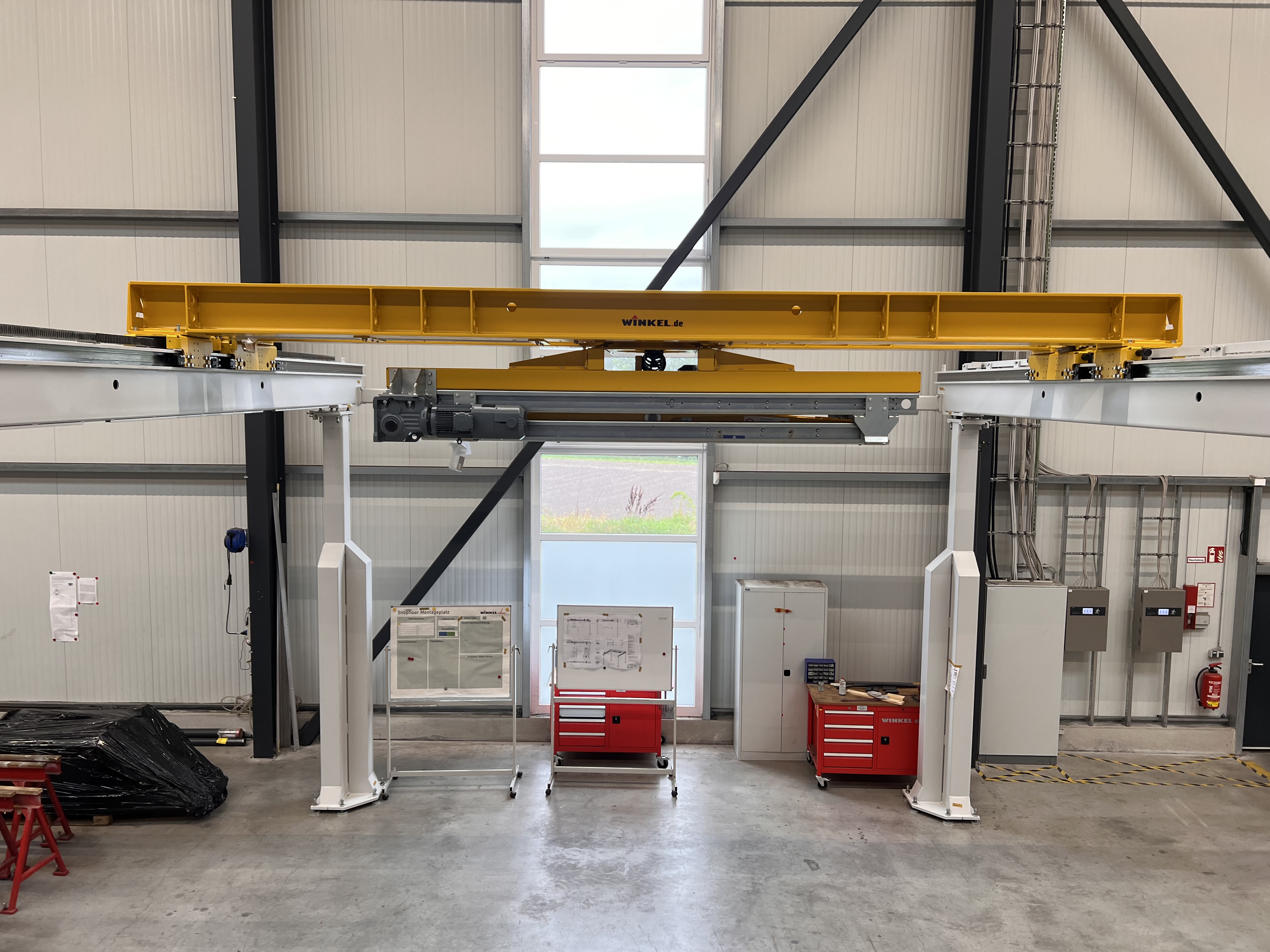

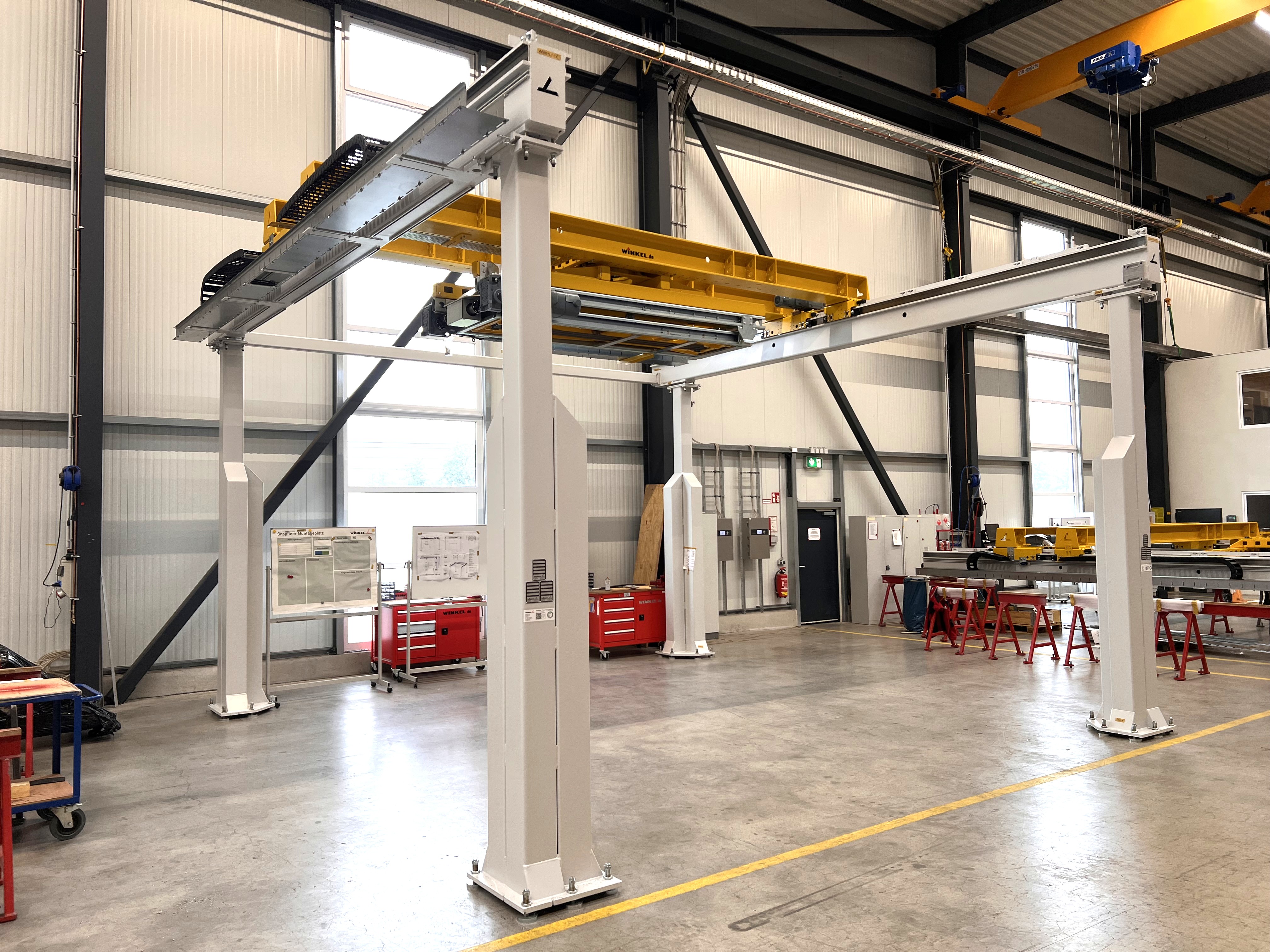

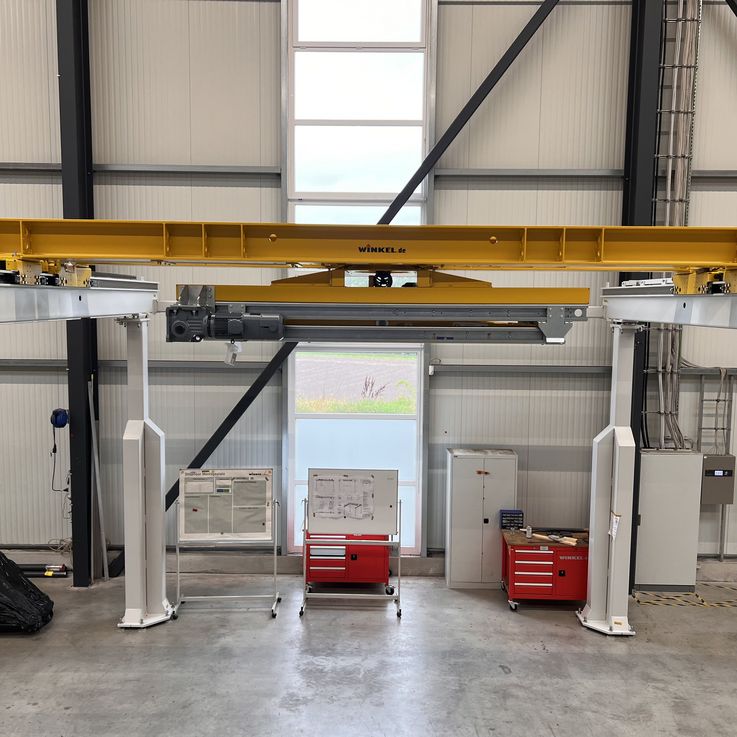

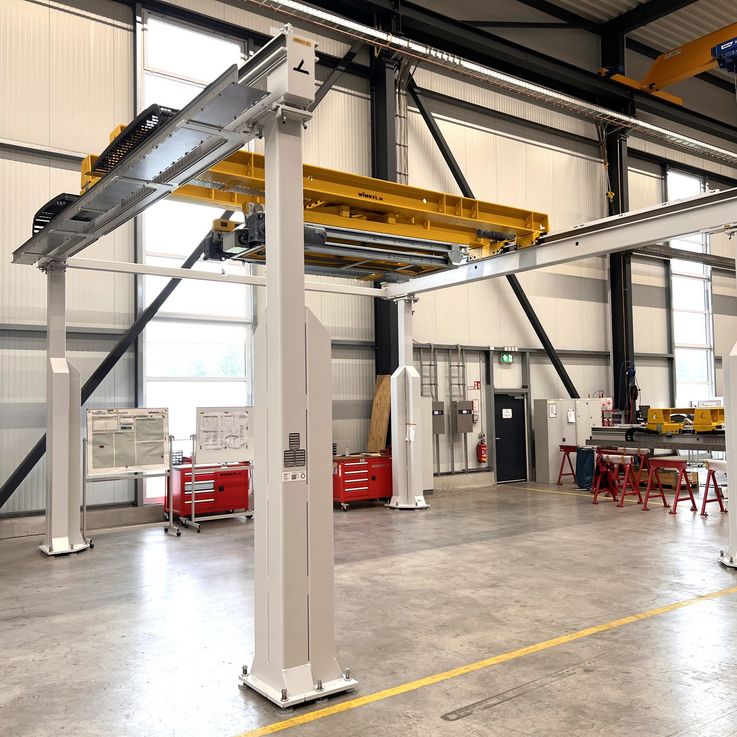

WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
WINKEL SLE-Linearachse
Zoom
Zoom
Zoom
Verpackungsindustrie · SLE-1 Tragkraft: 100 kg
Zoom
Verpackungsindustrie · SLE-2
Zoom
Zoom
Automobilindustrie
Zoom
Handhabung von Baustoffplatten
Zoom
SLE-3 · Traglast: 5000 kg Horizontale Öffnung: 300 - 2650 mm Vertikaler Hub: 1700 mm Drehung: 10 U/min. Synchronisiertes Heben und Verfahren mit inegrierter motorisch angetriebener Abwickelvorrichtung
Zoom
Stahlindustrie · SLE + DLE
Zoom
Flugzeugindustrie · SLE-2 Tragkraft: 1.000 kg Verfahrweg: x = 10 m / z = 20 m Geschwindigkeit: x = 1 · 0 m/sec / z = 0 · 5 m/sec
Zoom
Mehrachs-Linearsystem DLE zur Formung der Flügel für Windkraftanlagen · DLE-1000 · Tragkraft: 1.000 kg Verfahrweg: x = 15 · 0 m / y = 6 · 0 m / z = 2 · 0 m
Zoom
Handhabung von Auto-Karosserieteilen für 3-Schicht-Betrieb Tragkraft: 500 kg Verfahrweg: x = 3 x 30 m / y = 4 · 5 m / z = 1 · 5m Geschwindigkeit: x = 1 · 5 m/sec / y = 1 · 5m/sec / z = 1 · 0 m/sec
Zoom
Automobilindustrie DLE Tragkraft: 200 kg Verfahrweg: x = 6 · 0 m / y = 2 · 5 m / z = 1 · 7 m (teleskopierend) Geschwindigkeit: x = 1 · 5 m/sec / y = 1 · 5 m/sec / z = 0 · 6 m/sec
Zoom
Automobilindustrie · DLE
Zoom
Zoom
Sonstige · SLE horizontal und DLE vertikal Tragkraft: 2 x 1 · 2t
Zoom
Sonstige · Vertikal-Teleskopachse · 3-fach Tragkraft: 200 kg
Zoom
Sonstige · Vertikal-Teleskopachse 3-fach Tragkraft: 200 kg
Zoom
Stahlindustrie Tragkraft: 600 kg Verfahrweg: y = 2 · 5 m / z = 1 · 5 m Geschwindigkeit: y = 1 · 5 m/sec / z = 1 · 0 m/sec
Zoom
  Maßeinheit Bezeichnung SLE-300 SLE-500 SLE-1000 SLE-2000 SLE-4000
Max. Last vertikal unter Z-Achse [kg]   300 500 1000 2000 2 x 2000
Länge Schlitten [mm] Ls 904 904 1348 1434 1534
Fahrweg horizontal (6 m Achse) [mm] Lh 4660 4660 4220 4130 4030
Reserve horizontal [mm] Rh 100 100 100 100 100
Gesamtlänge horizontal [mm] Lh tot. lh + 1340 Lh +1340 Lh +1780 Lh + 1870 Lh + 1970
Antrieb horizontal [mm]   Modul 5 Modul 5 Modul 5 Modul 5 Modul 5
Höhe Schlitten [mm] Lsv 840 840 862 1166 1166
Max. Fahrweg vertikal [mm] Lv 1000 2000 2000 2500 2500
Reserve vertikal [mm] Rv 50 50 50 50 50
Gesamtlänge vertikal [mm] Lv tot. Lv + 1180 Lv + 1180 Lv + 1280 Lv + 1590 Lv + 1590
Antrieb vertikal [mm]   Modul 5 Modul 5 Modul 6 Modul 8 2 x Modul 8
Abstand Achse [mm] Sa 311 311 377 444 444
Rollenabst. vertikal [mm]   580 580 580 825 825
Max Länge ohne Stoß [mm]   12000 12000 12000 12000 12000
Max. Verfahrgeschw. [m/s] v 2,0 2,0 2,0 1,0 0,5
Max. Verfahrbeschl. [m/s²] a 2,0 2,0 2,0 1,0 0,1
Umgebungstemperatur [°C]   5-45°C
nicht kondensierend 		5-45°C
nicht kondensierend 		5-45°C
nicht kondensierend 		5-45°C
nicht kondensierend 		5-45°C
nicht kondensierend
Max. Stützenabstand
Gesamtlänge beliebig 		[mm]   6000 6000 6000 6000 6000
SLE I-Lader. Einzeln fahrender Laufwagen
SLE I-Lader
Einzeln fahrender Laufwagen
SLE H-Lader. Gemeinsam fahrende Laufwagen. Mehrere Laufwagen auf einer Horizontalachse sind möglich. Der Hub der Vertikalachsen kann mechanisch gekoppelt werden oder unabhängig sein.
SLE H-Lader
Gemeinsam fahrende Laufwagen. Mehrere Laufwagen auf einer Horizontalachse sind möglich. Der Hub der Vertikalachsen kann mechanisch gekoppelt werden oder unabhängig sein.
SLE Flächenportal. Ein- oder mehrere Vertikalachsen auf einer oder mehreren Horizontalachsen. Aufgebaut auf zwei x-Achsen.
SLE Flächenportal
Ein- oder mehrere Vertikalachsen auf einer oder mehreren Horizontalachsen. Aufgebaut auf zwei x-Achsen.
SLE I-Lader als Teleskop. Gemeinsam fahrende Laufwagen. Mehrere Laufwagen auf einer Horizontalachse sind möglich. Der Hub der Vertikalachsen kann gekoppelt oder unabhängig sein.
SLE I-Lader als Teleskop
Gemeinsam fahrende Laufwagen. Mehrere Laufwagen auf einer Horizontalachse sind möglich. Der Hub der Vertikalachsen kann gekoppelt oder unabhängig sein.
SLE 2x I-Lader. Einzeln fahrende Laufwagen. Mehrere Laufwagen auf einer Horizontalachse sind möglich.
SLE 2x I-Lader
Einzeln fahrende Laufwagen. Mehrere Laufwagen auf einer Horizontalachse sind möglich.
SLE Flächenportal. Ein- oder mehrere Vertikalachsen auf einer oder mehreren Horizontalachsen. Aufgebaut auf zwei x-Achsen.
SLE Flächenportal
Ein- oder mehrere Vertikalachsen auf einer oder mehreren Horizontalachsen. Aufgebaut auf zwei x-Achsen.
Stangenklemmung. BG zugelassene Positionsarretierung, Pneumatisch/elektrisch, Selbsthemmend, Wartungsfrei
Stangenklemmung
BG zugelassene Positionsarretierung, Pneumatisch/elektrisch, Selbsthemmend, Wartungsfrei
SLE-Linearachsen Zubehör Schwenkarme
SLE-Linearachsen Zubehör Schwenkarme
Zusätzlicher 3./4. Freiheitsgrad, Horizontales/vertikales Schwenken, Flanschplatte für Anbauteile wie Greifer, Antriebe mit Servomotoren, für alle SLE Achsgrößen
Zentralschmieranlage. Zentralschmieraggregat, 3 Liter Volumen, für Fließfett, für Lager, Führungen, Zahnstangen, Ansteuerung über bauseitige SPS, Mit Verschlauchungen zu den Schmierstellen
Zentralschmieranlage
Zentralschmieraggregat, 3 Liter Volumen, für Fließfett, für Lager, Führungen, Zahnstangen, Ansteuerung über bauseitige SPS, Mit Verschlauchungen zu den Schmierstellen
Absteckung für die Vertikalachse. Für alle SLE-Vertikalachsen, Für Wartungs- oder Übergabepositionen, Antrieb elektrisch oder pneumatisch, Zur Sicherheit während der Wartung
Absteckung für die Vertikalachse
Für alle SLE-Vertikalachsen, Für Wartungs- oder Übergabepositionen, Antrieb elektrisch oder pneumatisch, Zur Sicherheit während der Wartung
Klemmelemente für Führungsschienen. Hohe Haltekräfte, Für alle Führungsschienengrößen, Zur Sicherheit bei Energieausfall und während der Wartung
Klemmelemente für Führungsschienen
Hohe Haltekräfte, Für alle Führungsschienengrößen, Zur Sicherheit bei Energieausfall und während der Wartung
