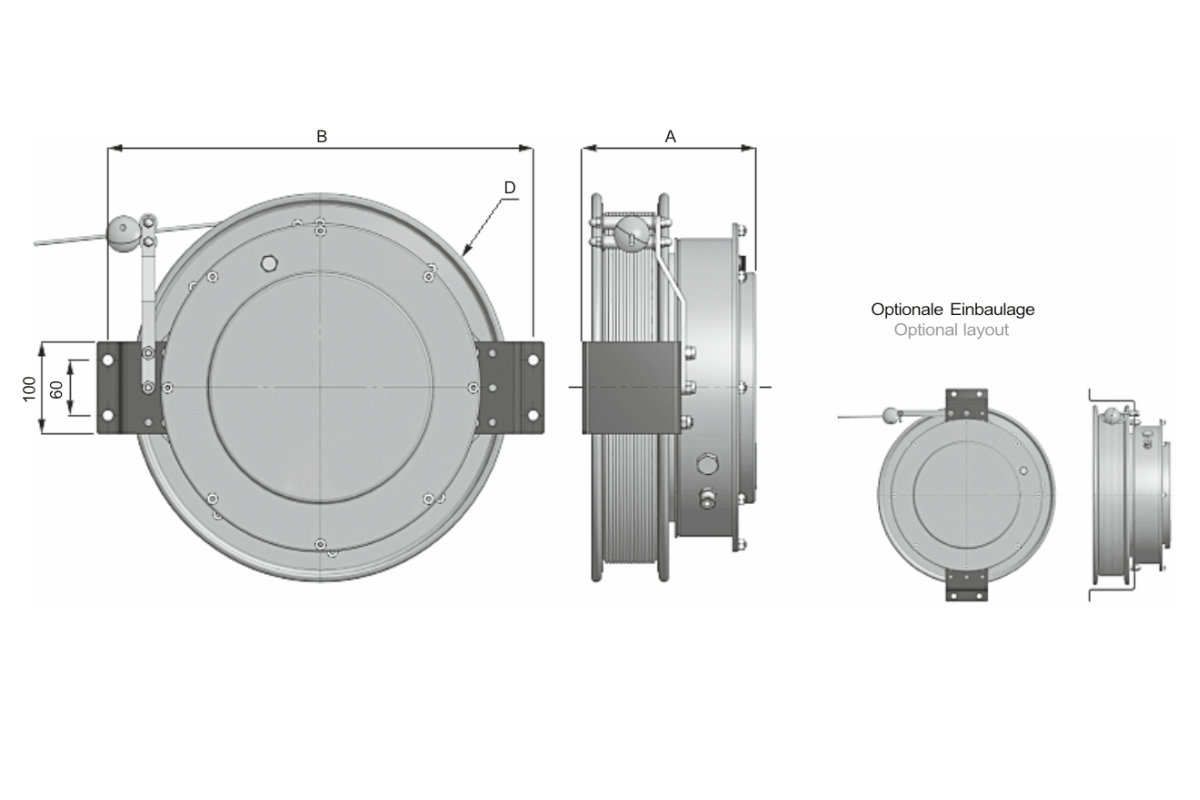

| Trommel Typ | Anzahl Schleifring Anschlüsse | Kabel | A | B | D |
|---|
| Typ | Durchmesser | Hub |
|---|
| [mm] | [m] | [mm] | [mm] | [mm] |
|---|
| WLR 320.20.XP.YI | 0 | Stahldraht | 1,5 | 20 | 222 | 400 | 320 |
| WLR 420.30.XP.YI | 1,5 | 30 | 222 | 473 | 420 |
| WLR 320.032520.XP.YI | 3 | 3xAWG25
Abgeschirmt | 3,8 | 20 | 222 | 400 | 320 |
| WLR 420.032532.XP.YI | 32 | 222 | 473 | 420 |
| WLR 420.032540.XP.YI | 40 | 222 | 473 | 420 |
| WLR 520.032550.XP.YI | 50 | 271 | 570 | 520 |
| WLR 320.052520.XP.YI | 5
5. Anschluss dient zur Schirmung | 4xAWG26
Abgeschirmt | 4,0 | 20 | 222 | 400 | 320 |
| WLR 420.052532.XP.YI | 32 | 222 | 473 | 420 |
| WLR 420.052540.XP.YI | 40 | 222 | 473 | 420 |
| WLR 520.052550 .XP.YI | 50 | 271 | 570 | 520 |
|
| WLR 320.073410.XP.YI | 7 | 7x0,34
Abgeschirmt | 6,3 | 10 | 222 | 400 | 320 |
| WLR 420.073432.XP.YI | 30 | 222 | 473 | 420 |
| WLR 520.073440.XP.YI | 40 | 271 | 570 | 520 |
| WLR 420.107512.XP.YI | 10 | 12x0,75 sc | 11,5 | 12 | 274 | 473 | 420 |
| WLR 420.120520.XP.YI | 12 | 12x0,5 | 11,5 | 20 | 257 | 473 | 420 |
| WLR 520.121523.XP.YI | 12x0,5 | 15,3 | 23 | 325 | 570 | 520 |
Optional lieferbar mit einem oder zwei Potentiometer (P1, P2) und Inclinometern (I1,I2).
Optional lieferbar mit CANBUS-Ausgang (CB).
