71
min 355N/mm
2
min 345N/mm
2
470 - 630N/mm
2
min 22%
750N/mm
2
min 430N/mm
2
min 420N/mm
2
550 - 700N/mm
2
min 19%
900N/mm
2
Profile S355 J2
Profile S450 J2mod.
Komponenten-Systeme |Components systems
WINKEL-Rollen |
WINKEL Bearings
WINKEL U-Profile
mit 30% höherer Tragkraft
Höhere Tragkraft bei gleichenAbmessungen durch
Stahl S450 J2mod.
Auswahl eventuell kleinerer Baugrößen (Kostenvorteil)
Höhere Verschleißfestigkeit gegenAuswalzen
bei Überlastungen
WINKEL U-Profiles
with 30% increased load capacity
higher load capacity at same sizes by using profiles
with steelgrade S450 J2mod.
choice of smaller sizes (price advantage)
higher resistance against wear out effects
Vergleich S355 J2 - S450 J2mod.
ComparisonS355 J2 - S450 J2mod.
Hinweis: Streckgrenze 1 gilt für Flanschdicken < 20mm, Streckgrenze 2 gilt für Flanschdicken ab 20mm.
Notice: Yield point 1 is only valid for flange thickness < 20mm, yield point 2 is only valid for flange thickness > 20mm.
Bedingt durch eine Mikrolegierung mit Vanadium und/oder
Niob weist der Stahl S450 J2 mod. deutlich höhere
Festigkeitseigenschaften und ein feinkörnigeres Gefüge auf
als der herkömmliche Stahl S355 J2.
Daraus und aus einer stärkeren Begrenzung der Elemente P
und S ergibt sich eine höhere Sprödbruchsicherheit. Die
damit verbundene höhere Flächenpressung zeigt die nachfol-
gendeGrafik.
Becauseofmicro alloyingwithVanadium and/orNiobium the
steel gradeS450J2mod. has a significantlyhigher tensileand
yield strength and a more fine-grained structure than the
customary steel grade S355 J2.
In consequence of this and due to a stronger limitation of the
elements P and S the steel shows a higher resistance to brittle
fracture. Related to this is an increased bearing pressure
which is shown by the diagram below.

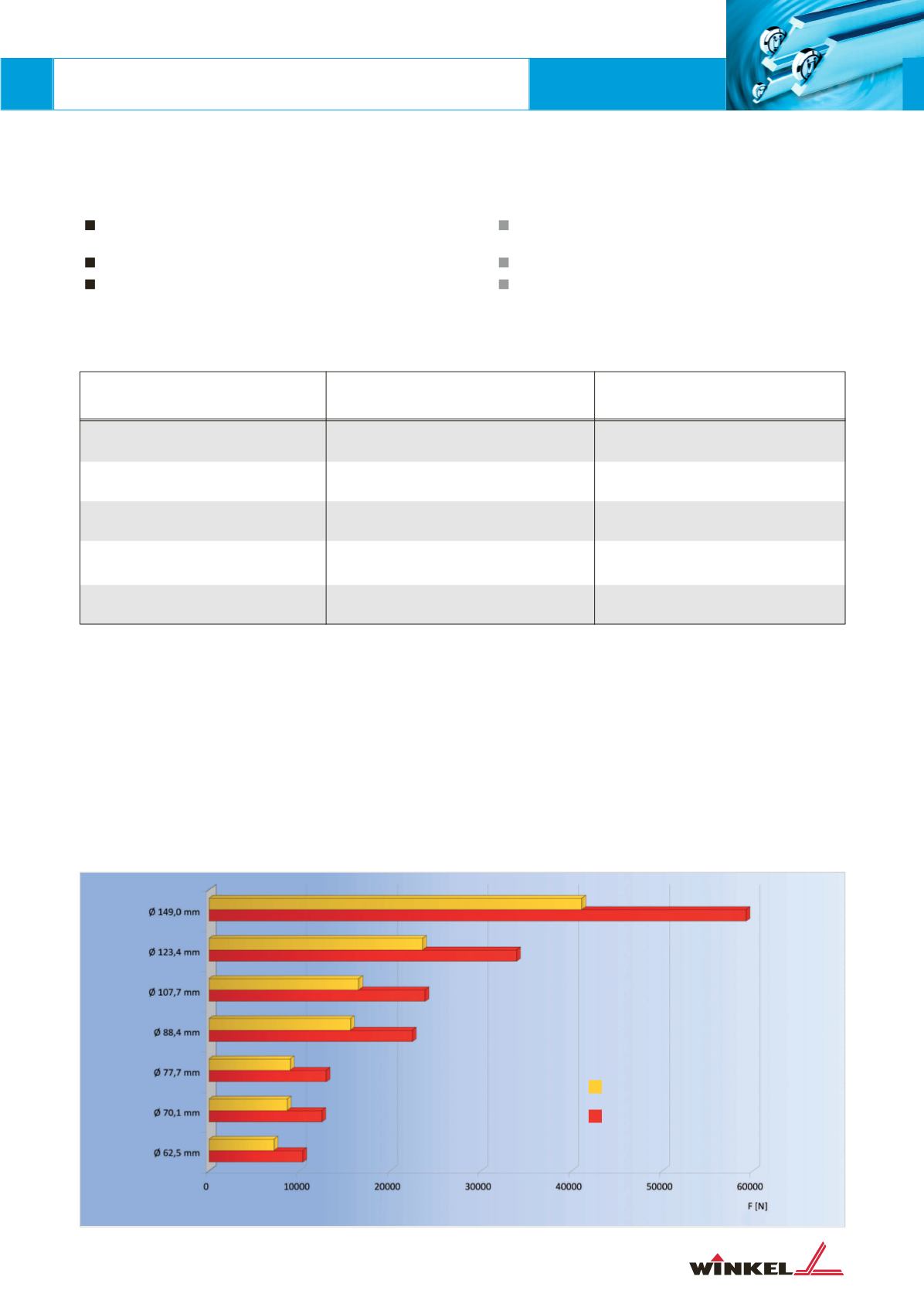

Tragzahlen der Radiallager
imVergleich:
Load capacity of radial bearings
in comparison:
Merkmal
Characteristic
Streckgrenze 1
Yield point 1
Streckgrenze 2
Yield point 2
Zugfestigkeit
Tensile strength
Bruchdehnung
Elongation
max. zul. Hertz’sche Pressung
max. hertzian pressure
S355 J2
S355 J2
S450 J2mod.
S450 J2mod.
