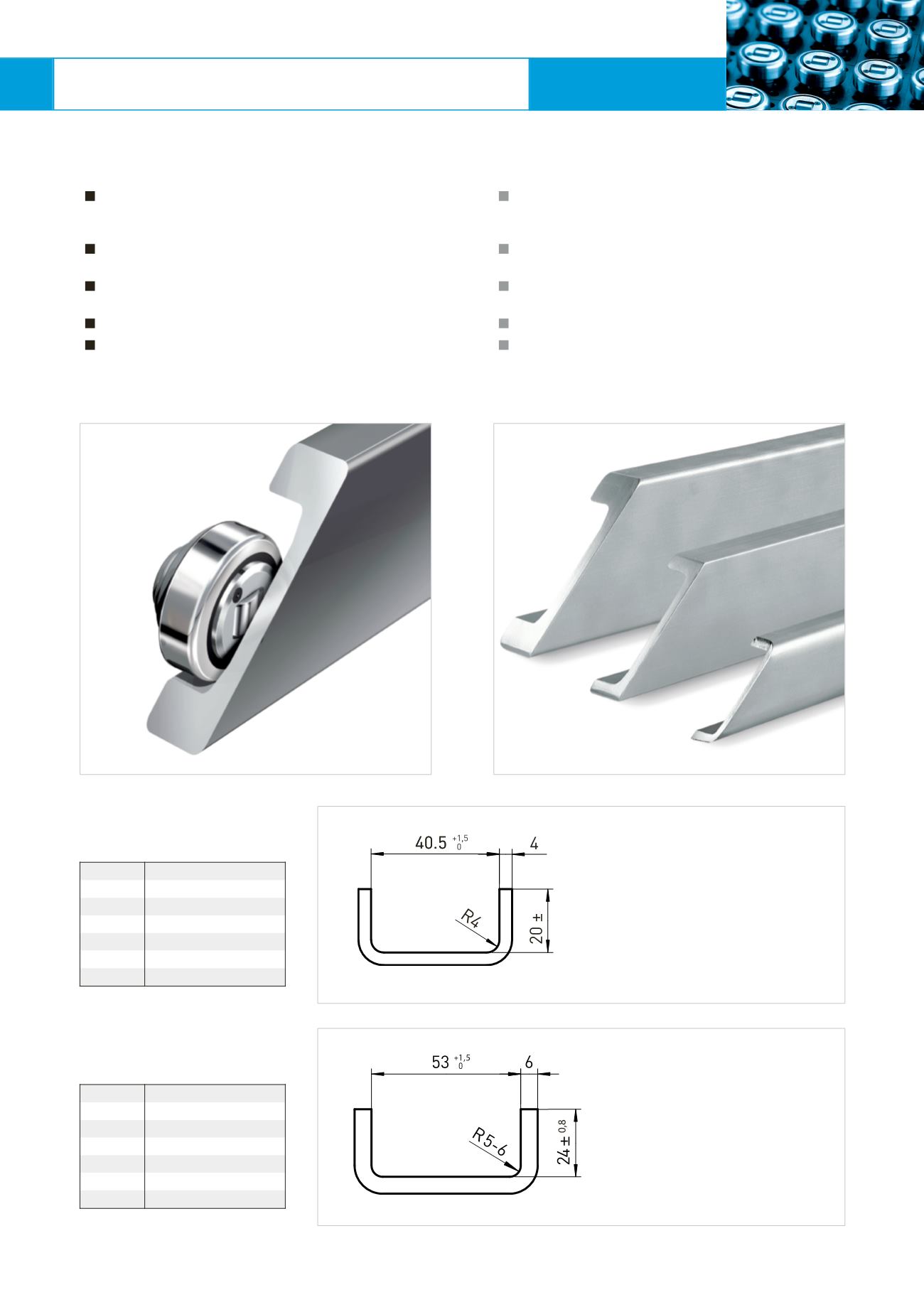

68
0,50
L
max
= 12m
L
max
= 12m
m
2,62 kg/m
A
3,3 cm
2
lx
10,6 cm
4
Wx
4,4 cm
3
ly
1,7 cm
4
Wy
1,0 cm
3
ey
0,8 cm
m
5,3 kg/m
A
6,4 cm
2
lx
35,4 cm
4
Wx
10,9 cm
3
ly
5,0 cm
4
Wy
2,5 cm
3
ey
1,0 cm
Standard A
113.001.000
Standard S
113.002.000
Materialgüte S235 JR
Material S235 JR
– In kaltgewalzter
Ausführung
– In cold rolled
version
Materialgüte S235 JR
Material S235 JR
– In kaltgewalzter
Ausführung
– In cold rolled
version
Artikel-Nr.
Article no.
Artikel-Nr.
Article no.
CADDownload in 2D/3D unter
CAD download in 2D/3D at
Komponenten-Systeme |Components systems
WINKEL-Rollen |
WINKEL Bearings
StandardNbV-Profile
Alle Profile sind ab Standard 0NbV aus hochwertigem
warmgewalzten Stahl in S450 J2mod. gefertigt und sand-
gestrahlt. L
max
=12m
Passend zu unseremWINKEL-Rollensystem liefern
wir alle Profiltypen in Fixlängen sofort ab Lager.
AufWunsch sind alle Profile in feingerichteter
Ausführung erhältlich (±0,3mm/lfm.)
Höhere Tragkräfte durch neueNbV-Serie
Komplette Profilbearbeitung nachKundenzeichnungen
auf Anfrage
StandardNbV-profiles
All profiles fromStandard0NbVon aremade from
high-quality hot rolled steel S450 J2mod.,
in sandblasted version. L
max
=12m
Suitable forWINKEL Bearing system, we deliver all
profiles in fixed lengths, immediately fromstock
All profiles are available in fine straightened style
on request (±0,3mm permeter)
Higher load capacitywith newNbV-series
Machined profiles according to customer drawings
on request
Hinweis: Feingerichtete Profileweisen eineGeradheit von ± 0,3mm/lfm. auf. Standard ± 1,0mm/lfm.
Notice: The straightness for fine straightened profiles is ± 0,3mm per meter. Standard ±1,0 per meter
