66
JT 2.055 200.210.301
70,1
12,40
4,2
45,5
51,0
14,3
9,7
900
4,50 1NbV
JT 2.056 200.192.000
77,7
12,90
4,2
48,0
56,8
14,3
9,7
800
4,85 2NbV
JT 2.058 200.210.303
88,4
22,40
7,4
68,0
72,0
19,0
12,0
750
5,52 3NbV
C = Dyn. Tragzahl Radiallager (ISO 281/1), C
O
= Stat. Tragzahl Radiallager (ISO76), (WINKEL-Rolle)
C
A
= Dyn. Tragzahl Axiallager (ISO 281/1), C
OA
= Stat. Tragzahl Axiallager (ISO 76), (WINKEL-Rolle)
F
R
= Tragzahl Radiallager zulässige Belastung zwischen Rolle und Profil
F
A
= Tragzahl Axiallager zulässige Belastung zwischen Rolle und Profil (WINKEL-Rolle)
NEU
NEW
Assembly/Adjusting
The unit will be assembled by the flange plate
The position of the adjustable bearings must be at the
opposite side of the load. Themain forces should be on
the radial bearing
The axial and adjustable bearing will be adjusted and
finally locked
Attention:
Avoid high contact pressure to the axial and
adjustable bearing. (Risk of profilewear out.)
Advice:
Adjust the axial and adjustable bearing with a
clearance of 0.05 to 0.1mm to the profile.
Test:
The carriage should run smoothly in the profile
without resistance.
Einbau/Einstellung
Die Einheit wird über die Flanschplatte angeschraubt
Die Position der Justierlager muss an der entgegenge-
setzten Seite der Last sein. Die Hauptlast soll auf das
Radiallager eingeleitet werden
Justierlager und Axiallager werden eingestellt und
anschließend gekontert
Vorsicht:
Es dürfen keine großen Anpresskräfte auf
Axiallager und Justierlager kommen, sonst droht
die Gefahr von hohen Vorspannkräften die zu
Profilbeschädigungen führen können.
Tipp:
Lassen Sie ein Spiel von 0,05 - 0,1mm zwischen
denAxiallager und Justierlager und Profil.
Test:
Der Führungswagen soll sich ohne große Lauf-
widerstände bewegen können.
Typ
Artikel-Nr.
Dmm F
R
kN F
A
kN C kN C
0
kN C
A
kN C
0A
kN u/minmax Gewicht kg Profile
Type Article no.
Dmm F
R
kN F
A
kN C kN C
0
kN C
A
kN C
0A
kN r/pmmax. Weight kg Profiles

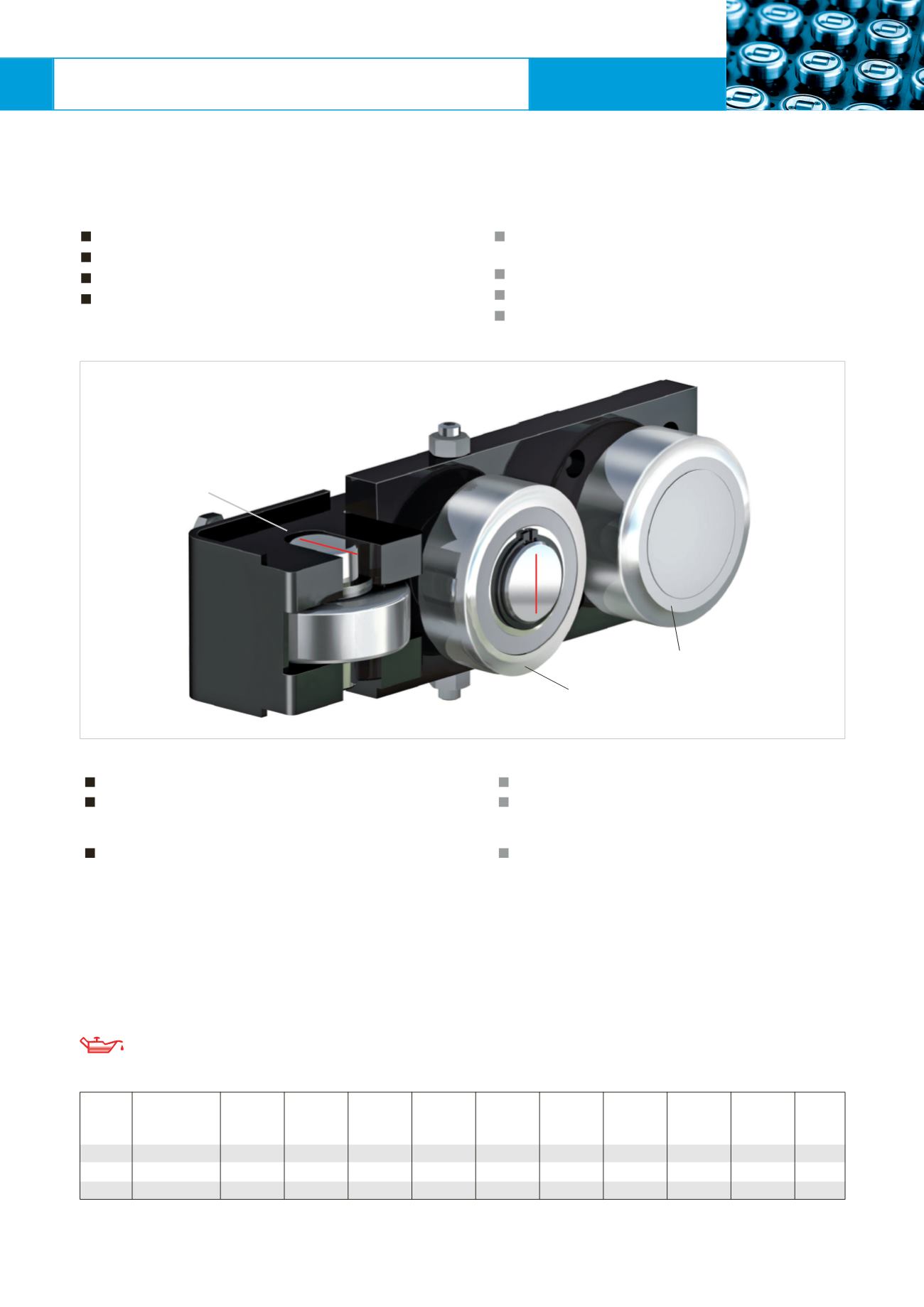

JustierbareWINKEL-Rolleneinheit
Typ JT
Vorteile:
Radial und axial stufenlos von außen einstellbar
Höhere radiale und axiale Präzision
Schmutzunempfindlich
Für Einsatz vonVerfahrgeschwindigkeiten bis 2m/sec
AdjustableWINKEL BearingUnit
Type JT
Advantages:
Clearance radial and axial steplessly adjustableby thread
bolts
Higher radial and axial precision
Higher dirt resistance
For high speed application up to 2m/sec
CADDownload in 2D/3D unter
CAD download in 2D/3D at
Axiallager justierbar
Axial Bearing adjustable
Justierlager (radial)
Adjustable bearing (radial)
Radiallager für Hauptlast
Radial bearing formain force
Komponenten-Systeme |Components systems
WINKEL-Rollen |
WINKEL Bearings
Nachschmiersysteme fürWINKEL-Rollen
Lubrication systems forWINKEL bearings
(Seite/page 144)
