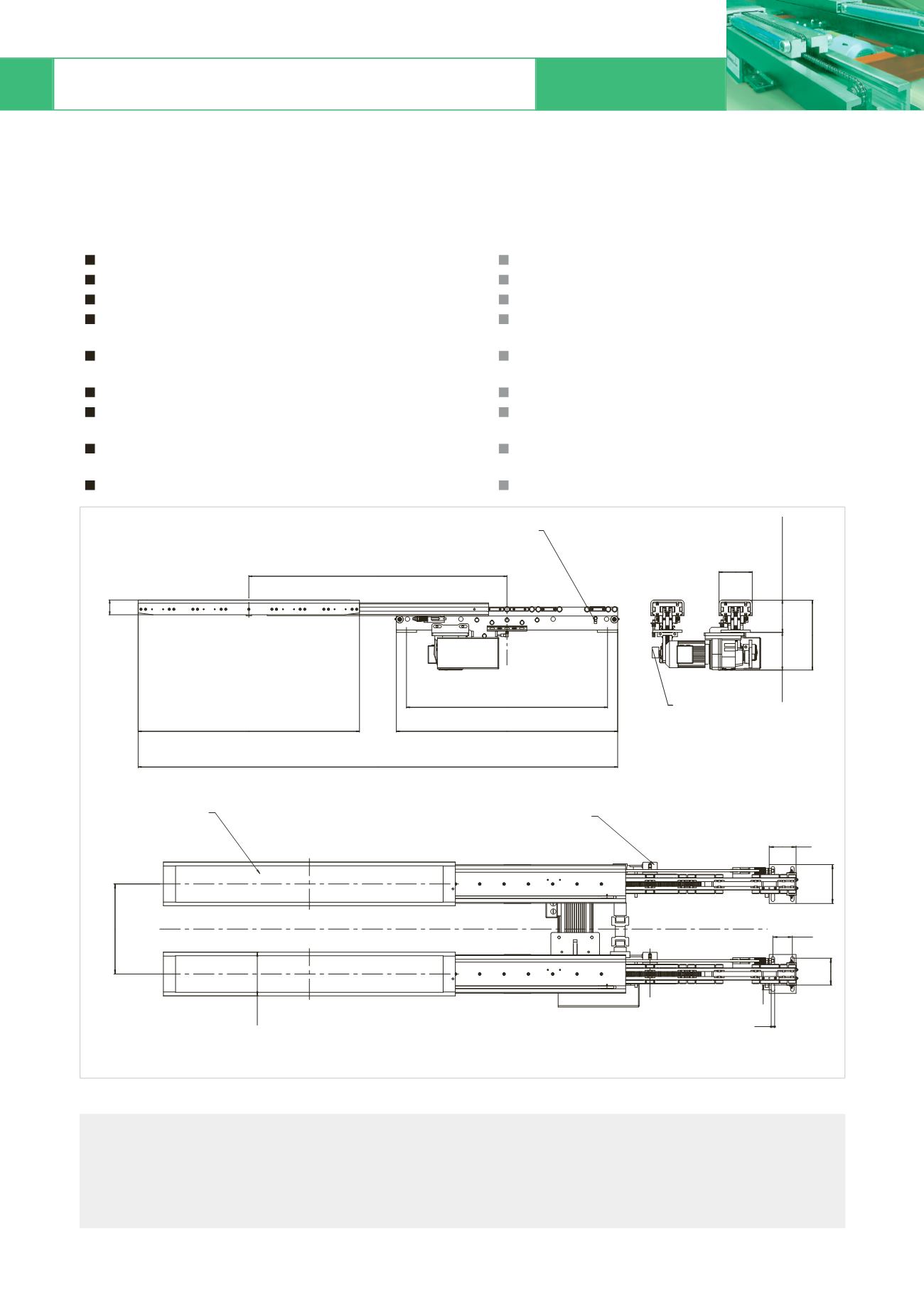

2NI fürKettenabfrage
proZinke/
2proximity switches
forchaindetection
oneach fork
Z
Obertischlänge /
lengthof top table
1200
Teleskophub inbeideRichtungen /
telescopic stroke inbothdirections
1400
180
LängeMittel- /Untertisch
lengthmiddle /bottom table
1200
204.5
1090
Gesamtlänge /
lengthoverall
2600
TZM:65mm
VTZM:80mm
Gesamthöhe / totalheight
TZM:ca.372mm
VTZM:ca.380mm
HöheabBefestigung/
mountingheight
TZM:ca.138mm
VTZM:ca.175mm
*
*
*
*
(*)
A
Drehgeber /
encoder
Z
1NI fürMittelstellung
proZinke/
1proximity switch for
middlepositiononeach fork
2
Zinkenabstand /
distance
fork to fork
370
180
80
20
14
110
110
1
160
*
Antirutschbelag /
Antislip surface
D
Bestellbeispiel |
Order example
2
[Anzahl Zinken]
TZM
[Typ]
1000
[Tragkraft kg]
1400
[Hubmm]
1200
[Grundlängemm]
2
[Anzahl Zinken]
VTZM
[Typ]
2000
[Tragkraft kg]
1400
[Hubmm]
1200
[Grundlängemm]
2 [Number of forks]
TZM
[Types]
1000
[Load capacity kg]
1400
[Strokemm]
1200
[Basic lengthmm]
2 [Number of forks]
VTZM
[Types]
2000
[Load capacity kg]
1400
[Strokemm]
1200
[Basic lengthmm]
Schwerlast-Linear-Systeme |Heavy load-linear-systems
Teleskopgabeln |
Telescopic forks
Teleskopgabel, modifiziert
Typ TZM, max. 1000 kg
Typ VTZM, max. 2000 kg
neue Ausführung
für größere Präzision und geringereDurchbiegung
hochfeste Stahlprofilemit Präzisions-Rollenführung
Motorenwahlweise inGleichstrom-, Wechselstrom-
oder Hydromotoren
Sicherheitskupplung und Sensor für
Kettenrißüberwachung undMittelstellung
Antrieb über Zahnstange undKette
Positionierung über Drehgeber absolut
oder inkremental
mit Exzenterhub oder Teleskop-Hubgerüsten
komplett lieferbar
mit Antirutschbelag
Telescopic fork, modified
Type TZM, max. 1000 kg
Type VTZM, max. 2000 kg
new version
for higher precision and less deflection
rigid steel profileswith precision bearings
drivemotors available in
DC, AC or Hydromotors
security clutch and sensor for
chain detection andmiddle position
rack and pinion drivewith chain
positioningwith turning encoder absolut
or incremental
with eccentric stroke or complete
telescopic liftmasts available
with anti slip surface
