346
1000
Hub (stroke)
Lges. =1550+Hub (stroke)
183
100
220 220
440
M20
6x
Innenmaß Energiekette
Inner dimensions
energy chain
150x45mm
Zahnrad z = 23; Modul 5
Pinion z = 23; Module 5

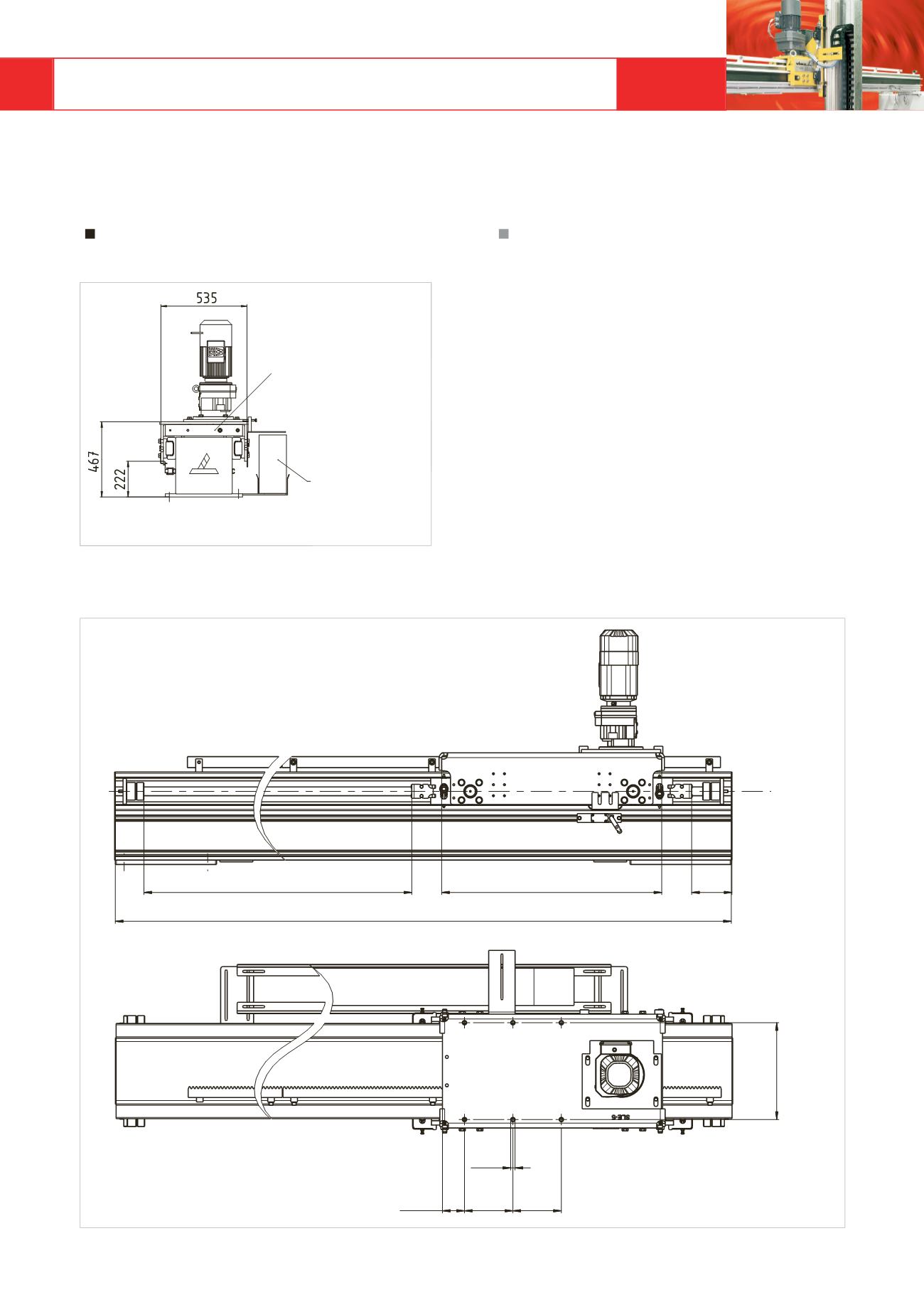

Maßblatt Horizontalachse
Typ SLE - 5 ZS-H
Zahnstangenantrieb für Tragfähigkeit bis 5000 kg
Dimensions horizontal axis
TypeSLE - 5 ZS-H
rack and pinion drive for load capacity up to 5000 kg
Schwerlast-Linear-Systeme |Heavy load-linear-systems
Mehrachs-Linearsysteme |
Multi-axis-units
