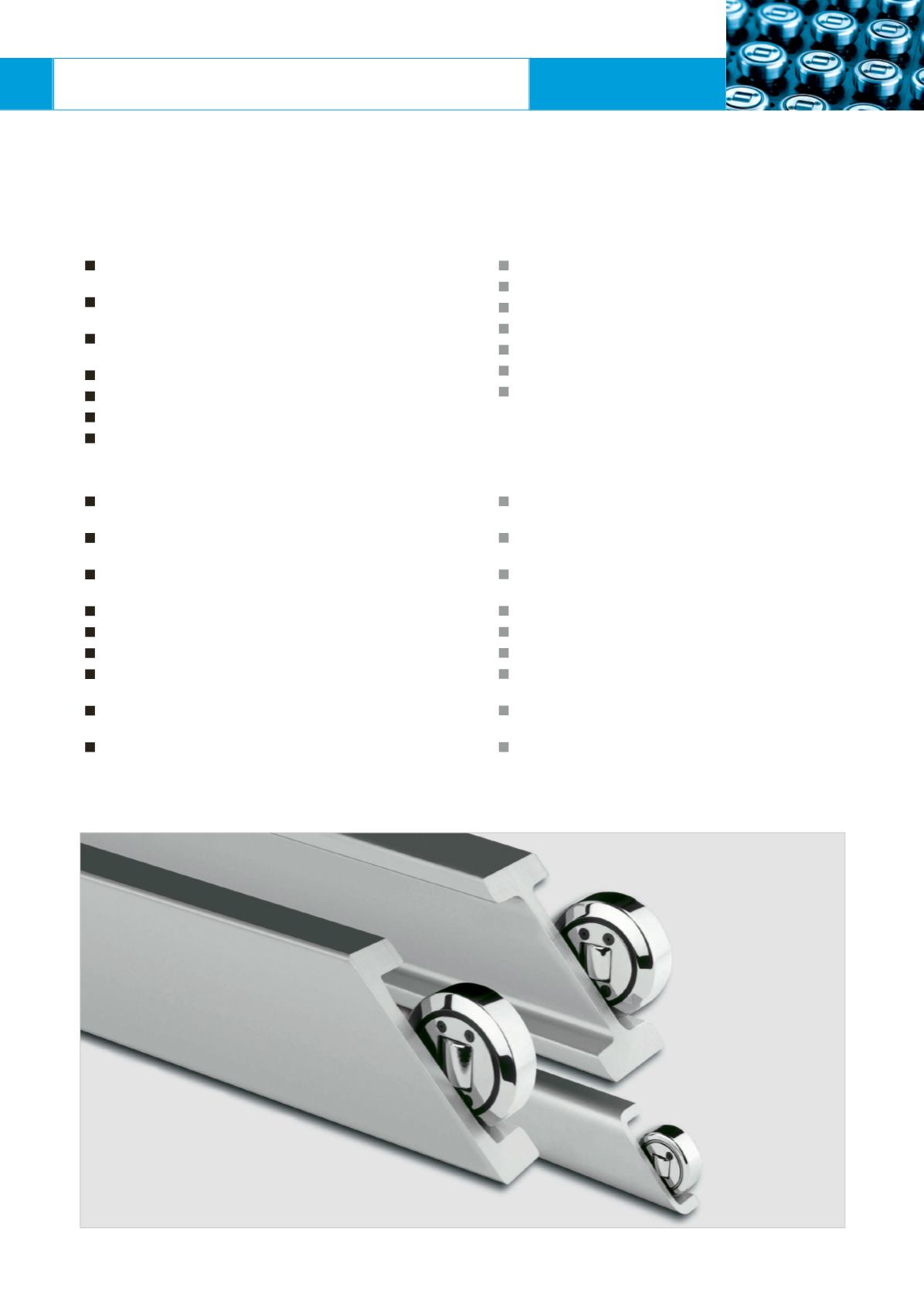

Komponenten-Systeme |Components systems
WINKEL-Rollen |
WINKEL Bearings
AllgemeineHinweise
Mit unserenWINKEL-Rollen können Vertikal- undHorizontal-
bewegungen anMaschinen undHubvorrichtungenwirt-
schaftlich gelöst werden.
Vorteile derWINKEL-Rolle:
DasWINKEL-Rollensystem senkt Ihre
Konstruktions- und Produktionskosten
DasWINKEL-Rollensystem kann hohe Radial- und
Axialbelastungen aufnehmen
Starkwandige Führungsprofile für hohe
stat. und dynamische Belastungen
Optimale Krafteinleitung in die Führungsprofile
Höhere Lebensdauer vonRolle und Profil
Montagezeitersparnis durch Einschweißbolzen
Lagerkomponenten sind leicht tauschbar
TechnischeDaten:
Die Außenringe sind aus Einsatzstahl
UNI 16CrNi 4 gehärtet 62+2HRC
Die Innenringe sind aus Stahl
DIN100Cr 6 gehärtet 62-2HRC
FlachköpfigeWälzkörper aus Stahl
DIN100Cr 6 gehärtet 59 – 64HRC
Anschweißbolzen aus C22E (Werkstoffnr. 1.1151)
Bolzentoleranz –0,05mm
Nachschmierbarkeit für Rollen 4.054 – 4.063
WINKEL-Rollenwerden bei derMontagemit Schmierfett
Grad 3 (z.B. Shell Alvania 3, Esso Beacon 3) befettet
Standardausführungen für -20 °C bis +80 °C
Einsatztemperatur
WINKEL-Rollen für Temperaturen bis 250 °C
siehe SerieHT, Seite 26
General advice
For economical designs inmachines, lifting and handling
systems.
Advantage of theWINKEL Bearing system:
Reduces your designing and production costs
Can take up high radial and axial loads
Strong profiles for high stat. and dynamic loads
Best dispersion of forces in the profiles
Longer lifetime for bearings and profiles
Economical assembling bywelding bolt
Bearing components are easily exchangeable
Technical characteristics:
Outer rings aremade from case-hardened steel
UNI 16CrNi 4 hardened at 62+2HRC
Inner rings aremade from bearing steel
En 31-SAE 52100 hardened at 62-2HRC
Cylindrical rollers have flat ground heads, made from
En 31-SAE 52100 steel hardened at 59 – 64HRC
Welding
bolts
aremade
fromC22E
(Material
no
.
1
.
1151)
Bolt tolerance –0.05mm
Bearings from4.054 to 4.063 are relubricateable
Bearings are lubricatedwith grease grade 3
(e.g. Shell Alvania 3, Esso Beacon 3)
StandardWINKEL Bearings are resistant
from -20 °C to +80 °C
WINKEL Bearings for temperatures up to 250 °C
see seriesHT, page 26
