Komponenten-Systeme |Components systems
MONORAIL |
MONORAIL

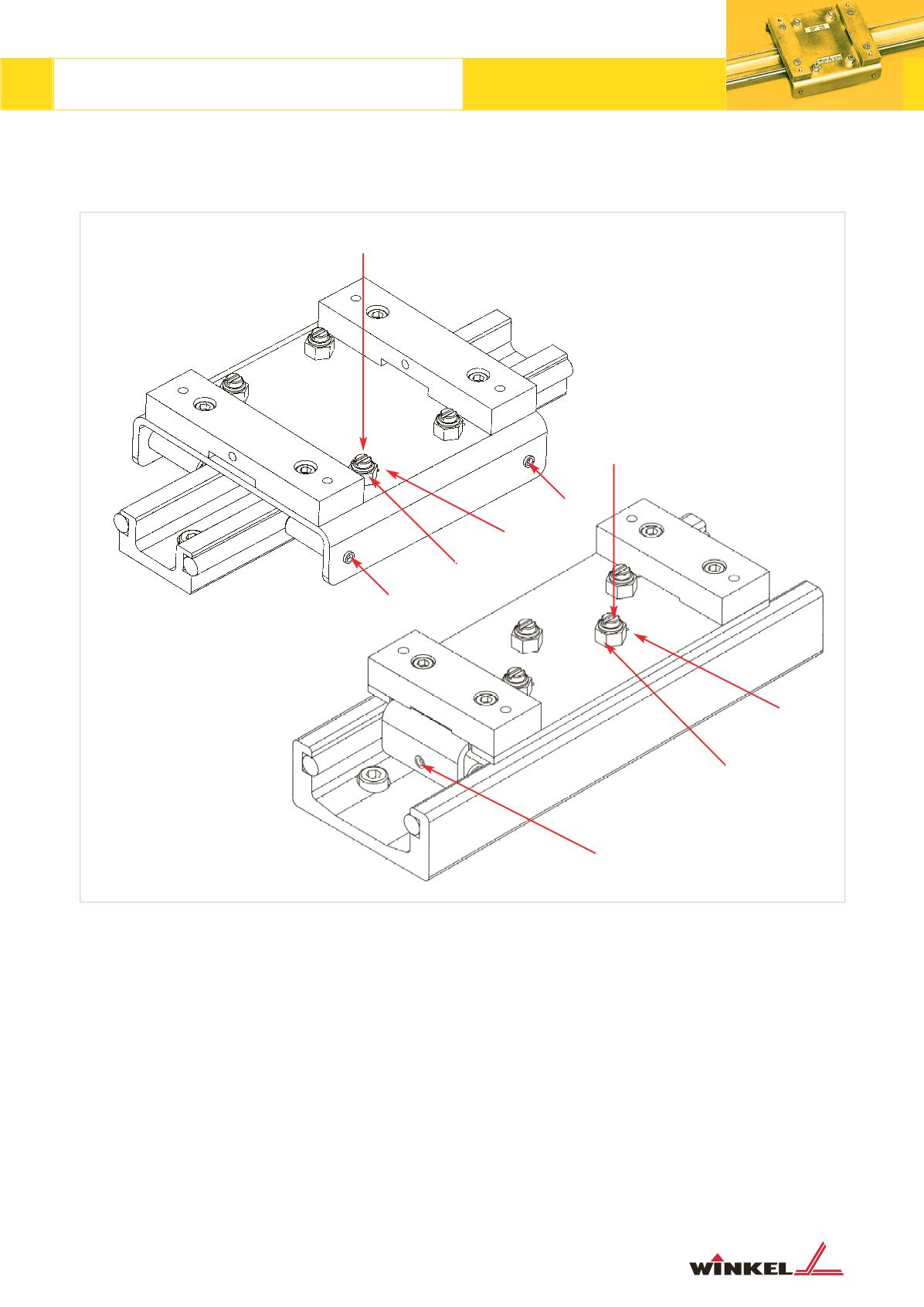

1
Exzentereinstellung
2
Kontermutter
3
Exzentermarkierung
4
Schmiersystem
Jeder Führungsschlitten enthält 4 Laufrollen. 2 Laufrollen
davon sind exzentrisch justierbar (siehe Exzentermarkierung
Pos. 3).
Die Einstellung kann sehr leichtmit Standardwerkzeug vorge-
nommenwerden.
DieSchmierung der Führung erfolgt über die Filzabstreifer an
Pos. 4.
1
Eccentric pin (preload setting)
2
Lock nut
3
Mark for eccentric pin
4
Point for lubrication system
Each slide has 4 bearings, two of these bearings are
eccentric adjustable (see eccentricmarks pos. 3).
The preload setting can be done very easily by using
standard tools.
Lubrication can be obtained by felt wipers at pos. 4.
Systembeschreibung
System description
CADDownload in 2D/3D unter
CAD download in 2D/3D at
