Schlauchtrommeln | Hose Reels
Zweifach-Schlauchtrommel |
Double Hose Reel
8
Zweifach-Schlauchtrommel
Kompakt Serie
Für thermoplastisch verschweißte Doppelschläuche
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungswinkel
Selbsttätiges Aufwickeln durch permanente Federkraft
Double hose reel
compact serial
for thermoplastic welded double hoses
available in
L
eft or
R
ight version
fixation by fastening angle
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar
Max. working pressure reel
Max. Durchflußmenge
30 l /min
Max. flow rate
Max. Abrollgeschwindigkeit 30 m/min
Max. hose speed
Max. Schlauchnennweite Ø 3/8” (Ø 9,5 mm)
Max. hose diameter inside
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
3/16” - 5 mm
1105 KD
340 bar
1/4” - 6,5 mm
1106 KD
310 bar
2006-2 STD
465 bar
5/16” - 8mm
1108 KD
250 bar
2008-2 StD
440 bar
3/8” - 9,5 mm
1110 KD
240 bar
2010-2 StD
420 bar
Schlauchdrucktabelle
Hose pressure
Ø 148
Ø 11
2 x 3/8”
2 x 1/4”
nur für
W2R/L 230
only for
W2R/L 230
Befestigungswinkel nicht
für Schlauchtrommel
Typ W2R/L 200 verfügbar.
Mounting angle not for hose
reel type W2R/L 200 availa-
ble.

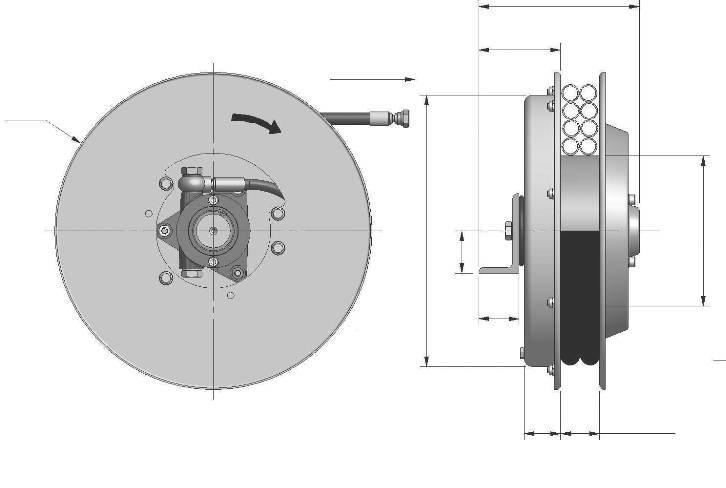

12
Ø F
42,5
E
55
80
40
≅
Schlauchgröße
Hose size
Rechts
Right
D
B
A
Bestellbeispiel |
Order example
Zweifach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm Schlauchnennweite Ø mm Schlauchtyp
Two port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
W2
R.
200.
05.
1105 KD
