Schlauchkabeltrommeln | Hose Cable Reels
Fünffach-Schlauchkabeltrommel |
Five Port Hose Cable Reel
Fünffach-Schlauchkabeltrommel
Für fünf Hydraulikschläuche und ein mehradriges Kabel
Mit bis zu 12 Adern/Kontakte im sechsten Schutzschlauch
Mit zwei zusätzlichen Mittelstegen
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Five port hose cable reel
for five hydraulic hoses and one multi-core cable
with max. 12 electric contacts in the sixth hose
with two additional middle flange
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar
Max. working pressure reel
Max. Durchflußmenge
40 l /min
Max. flow rate
Max. Arbeitsspannung
75 V
Max. voltage
Max. zulässige Stromstärke 5 A
Max. current
Max. Schlauchnennweite Ø 1/2” (Ø 12,7 mm)
Max. hose diameter inside

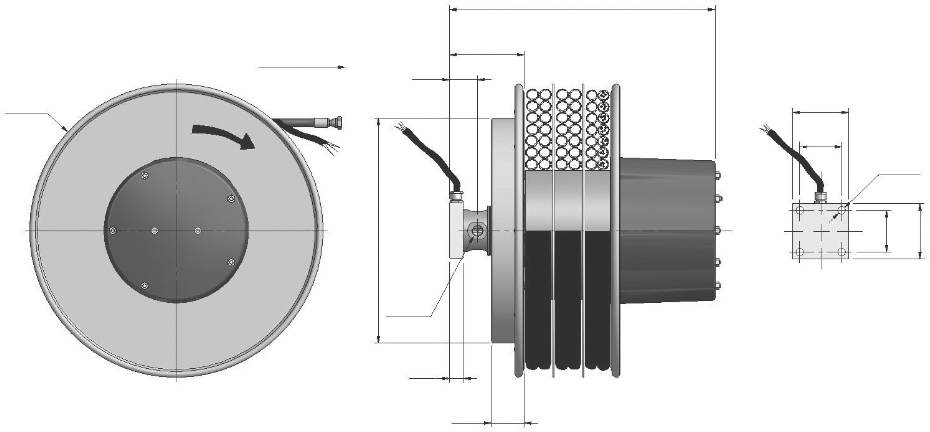

Schlauchdrucktabelle
Hose pressure
D
Rechts
Right
A
B
40
5 x 3/8”
C
20
E
60
80
80
60
Ø 11
Bestellbeispiel |
Order example
Fünffach-Schlauchkabeltrommel
Abwicklung
R
echts/
L
inks Bordscheiben Ø
D
mm Schlauchnennweite Ø mm Schlauchtyp Kontaktanzahl
Five port hose cable reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
Contacts
W5
R.
295.
06.
R7.
E2
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Aderquerschn.
Conductor section
Max. Arbeitsdruck
Max. working pressure
1/4” - 6,5 mm R7
1 mm
2
200 bar
5/16” - 8 mm R7
1 mm
2
172 bar
3/8” - 9,5 mm
R7
1,5 mm
2
160 bar
R8
1,5 mm
2
275 bar
1/2” - 12,7 mm B1
1 mm
2
175 bar
