Schlauchkabeltrommeln | Hose Cable Reels
Dreifach-Schlauchkabeltrommel |
Three Port Hose Cable Reel
Dreifach Schlauchkabeltrommel
Für drei Hydraulikschläuche und ein mehradriges Kabel
Mit bis zu 12 Adern/Kontakte im vierten Schutzschlauch
Mit zusätzlichen Mittelsteg
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Three port hose cable reel
for three hydraulic hoses and one multi-core cable
with max. 12 electric contacts in the fourth hose
with additional middle flange
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar
Max. working pressure reel
Max. Durchflußmenge
40 l /min
Max. flow rate
Max. Arbeitsspannung
75 V
Max. voltage
Max. zulässige Stromstärke 5 A
Max. current
Max. Schlauchnennweite Ø 1/2” (Ø 12,7 mm)
Max. hose diameter inside
Schlauchdrucktabelle
Hose pressure

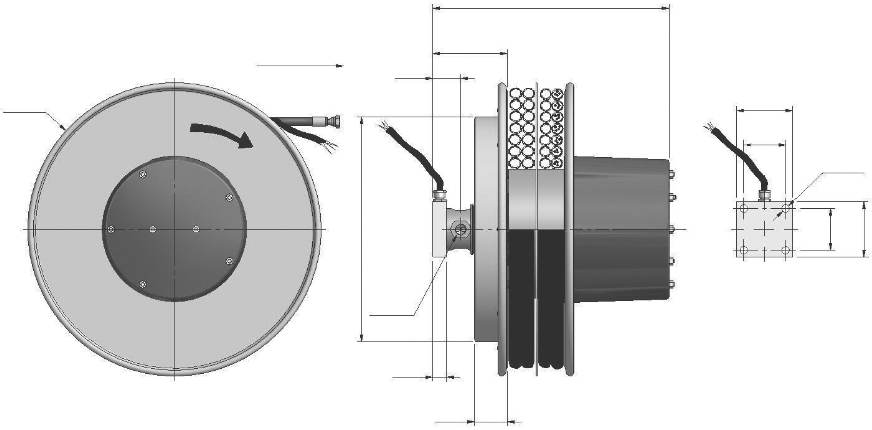

D
Rechts
Right
A
B
40
3 x 3/8”
20
C
E
60
80
80
60
Ø 11
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Aderquerschn.
Conductor section
Max. Arbeitsdruck
Max. working pressure
1/4” - 6,5 mm R7
1 mm
2
200 bar
5/16” - 8 mm R7
1 mm
2
172 bar
3/8” - 9,5 mm
R7
1,5 mm
2
160 bar
R8
1,5 mm
2
275 bar
1/2” - 12,7 mm B1
1 mm
2
175 bar
Bestellbeispiel |
Order example
Dreifach-Schlauchkabeltrommel
Abwicklung
R
echts/
L
inks Bordscheiben Ø
D
mm Schlauchnennweite Ø mm Schlauchtyp Kontaktanzahl
Three port hose cable reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
Contacts
W3
R.
295.
06.
R7.
E2
