Schlauchtrommeln | Hose Reels
Fünffach-Schlauchtrommel |
Five Port Hose Reel
38
Fünffach-Schlauchtrommel Standard Serie
Für je einen thermoplastisch verschweißten Dreifach- sowie
Doppelschlauch
Mit zusätzlichen Mittelsteg
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Five port hose reel standard serial
for thermoplastic welded three port and
two port hose
with additional middle flange
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar (Option 400 bar)
Max. working pressure reel
Max. Durchflußmenge
30 l /min
Max. flow rate
Max. Schlauchnennweite Ø 3/8” (Ø 9,5 mm)
Max. hose diameter inside
Schlauchdrucktabelle
Hose pressure

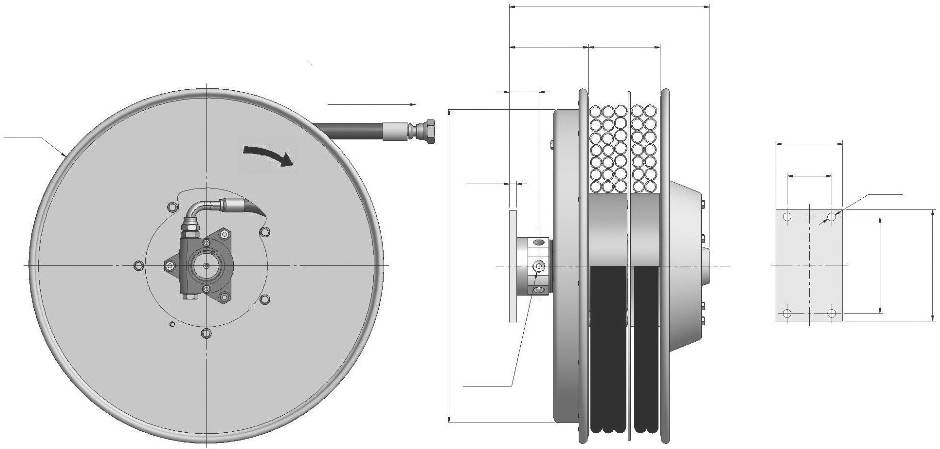

D
A
B
Ø E
40
10
5 x 3/8”
150
90
60
130
Ø 11
Rechts
Right
≅
Schlauchgrößen
Hose size
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
1/4” - 6,5 mm
R 7
200 bar
B1
275 bar
5/16” - 8 mm
R 7
172 bar
B1
212 bar
3/8” - 9,5 mm
B1
212 bar
B3
420 bar
Bestellbeispiel |
Order example
Fünffach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm
Schlauchnennweite Ø mm
Schlauchtyp
Five port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
W5
R.
295.
06.
B1
