Schlauchtrommeln | Hose Reels
Dreifach-Schlauchtrommel |
Three Port Hose Reel
30
Dreifach-Schlauchtrommel
Standard Serie
Für thermoplastisch verschweißte Dreifachschläuche
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Three port hose reel
standard serial
for thermoplastic welded three port hose
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar (Option 400 bar)
Max. working pressure reel
Max. Durchflußmenge
40 l /min
Max. flow rate
Max. Abrollgeschwindigkeit 30 m/min
Max. hose speed
Max. Schlauchnennweite Ø 1/2” (Ø 12,7 mm)
Max. hose diameter inside
Schlauchdrucktabelle
Hose pressure

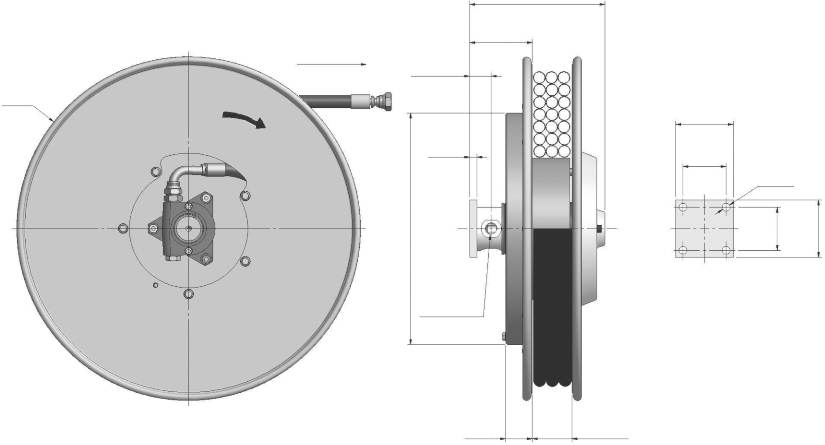

D
A
B
E
32
10
3 x 3/8”
3 x 1/2”
F
80
60
60
80
Ø 11
Rechts
Right
≅
Schlauchgröße I
Hose size
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
1/4” - 6,5 mm
R 7
200 bar
B1
275 bar
5/16” - 8 mm
R7
172 bar
B1
212 bar
3/8” - 9,5 mm
B1
212 bar
B3
420 bar
1/2” - 12,7 mm
B1
175 bar
B3
350 bar
Bestellbeispiel |
Order example
Dreifach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm
Schlauchnennweite Ø mm
Schlauchtyp
Three port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
W3
R.
295.
06.
R7
