Bestellbeispiel |
Order example
Vierfach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm
Schlauchnennweite Ø mm
Schlauchtyp
Four port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
W4
R.
230.
06.
1106 KD
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
1/4” - 6,5 mm
1106 KD
310 bar
2006-2 STD
465 bar
5/16” - 8 mm
1108 KD
250 bar
2008-2 STD
440 bar
3/8” - 9,5 mm
1110 KD
240 bar
2010-2 STD
420 bar
Schlauchtrommeln | Hose Reels
Vierfach-Schlauchtrommel |
Four Port Hose Reel
22
Vierfach-Schlauchtrommel Standard Serie
Für zwei thermoplastisch verschweißte Doppelschläuche
Mit zusätzlichen Mittelstegen
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Four port hose reel standard serial
for two thermoplastic welded double hose
with additional middle flange
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar (Option 400 bar)
Max. working pressure reel
Max. Durchflußmenge
30 l /min
Max. flow rate
Max. Abrollgeschwindigkeit 30 m/min
Max. hose speed
Max. Schlauchnennweite Ø 3/8” (Ø 9,5 mm)
Max. hose diameter inside

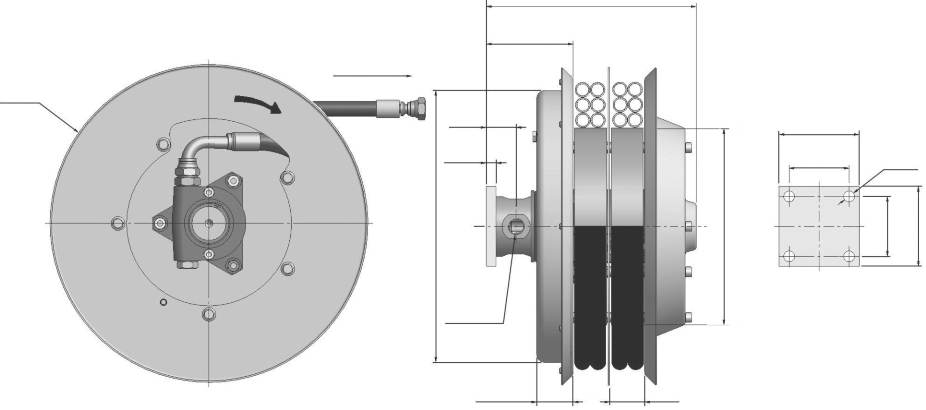

Schlauchdrucktabelle
Hose pressure
D
A
B
E
10
30
4 x 3/8”
Ø F
80
60
60
80
Ø 11
Rechts
Right
≅
Schlauchgröße
Hose size
