Stützrollen

Stützrollen für Gabelstapler

  • WINKEL Stützrollen sind überwiegend vollrollige Zylinderrollenlager. Zylinderrollenlager sind stoßunempfindlich und haben eine höhere Lebensdauer als kugelgelagerte Rollen.
  • Wir verwenden ausschließlich Wälzlagerstähle wie 16 Cr Ni 4 und 100 Cr 6.
  • Alle Stützrollen sind ab Lager lieferbar.
  • Sonderausführungen auf Anfrage

Passende Profile

  • Alle Profile aus hochwertigem Stahl S450 J2 mod. gefertigt. Lmax = 12 m
  • Höhere Tragkräfte durch neue NbV-Serie
  • Passend zu unserem WINKEL-Rollensystem liefern wir alle Profiltypen in Fixlängen sofort ab Lager
  • Auf Wunsch sind alle Profile in feingerichteter und sandgestrahlter Ausführung erhältlich
  • Komplette Profilbearbeitung nach Kundenzeichnungen auf Anfrage

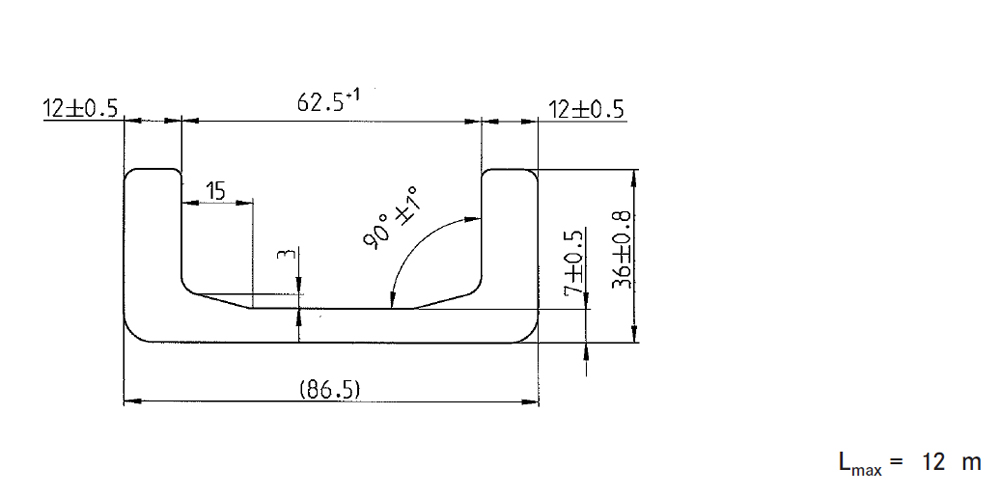

Standard 0 NbV | Artikel-Nr. 113.010.000

m 10,5 kg/m
A 13,4 cm2
lx 136,6 cm4
Wx 31,6 cm3
ly 15,4 cm4
Wy 6,7 cm3
ey 1,3 cm

Standard 1 Nb | Artikel-Nr. 113.011.000

m 14,8 kg/m
A 18,8 cm2
lx 272,9 cm4
Wx 52,9 cm3
ly 27,3 cm4
Wy 10,9 cm3
ey 1,5 cm

Standard 2 Nb | Artikel-Nr. 113.012.000

m 20,9 kg/m
A 26,6 cm2
lx 492,7 cm4
Wx 81,2 cm3
ly 37,9 cm4
Wy 14,8 cm3
ey 1,5 cm
Hinweis:
Standard Profile sind generell sandgestrahlt.
Feingerichtete Profile weisen eine Geradheit von ± 0,3 mm/lfm. auf. Standard ± 1,0 mm/lfm.

Standard 3019 Nb | Artikel-Nr. 113.002.000

m 25,3 kg/m
A 32,2 cm2
lx 582,0 cm4
Wx 102,2 cm3
ly 77,5 cm4
Wy 23,5 cm3

Standard 2912 Nb | Artikel-Nr. 113.004.000

m 31,17 kg/m
A 39,5 cm2
lx 1088,7 cm4
Wx 155,5 cm3
ly 105,3 cm4
Wy 30,2 cm3
Hinweis:
Doppel-T- Profile sind im Standard nicht sandgestrahlt.
Feingerichtete Profile weisen eine Geradheit von ± 0,3 mm/lfm. auf. Standard ± 1,0 mm/lfm.
