Schlauchtrommeln | Hose Reels
Einfach-Schlauchtrommel |
Single Port Hose Reel
34
Einfach-Schlauchtrommel Standard Serie
Für Einzelschläuche
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungswinkel
Selbsttätiges Aufwickeln durch permanente Federkraft
Single port hose reel standard serial
for single hose
available in
L
eft or
R
ight version
fixation by fastening angle
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 350 bar
Max. working pressure reel
Max. Abrollgeschwindigkeit 30 m/min
Max. hose speed
Max. Schlauchnennweite Ø 1” (Ø 25,4 mm)
Max. hose diameter inside
Max. Durchflußmenge bei 5/16” = 30 l /min
Schlauchdurchmesser
3/8” = 30 l /min
Max. flow rate at
1/2” = 40 l /min
hose diameter
5/8” = 60 l /min
3/4” = 80 l /min
1”
= 135 l /min
Schlauchdrucktabelle
Hose pressure

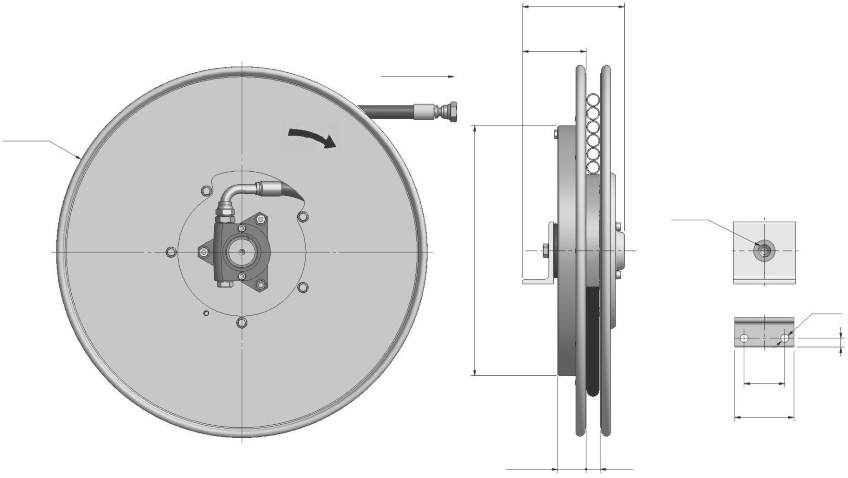

D
A
B
E
Ø F
80
55
12
1 x 3/8”
1 x 1/2”
Ø 11
Rechts
Right
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
5/16” - 8 mm
SB 1
212 bar
1 SN
215 bar
2 SN
350 bar
3/8” - 9,5 mm
SB 1
212 bar
1 SN
180 bar
2 SN
330 bar
4 SP
445 bar
1/2” - 12,7 mm
SB 1
175 bar
1 SN
160 bar
2 SN
275 bar
4 SP
415 bar
5/8” - 15,9 mm
1 SN
130 bar
2 SN
250 bar
4 SP
360 bar
3/4” - 19 mm
1 SN
105 bar
2 SN
215 bar
4 SP
350 bar
1” - 25,4 mm
1 SN
88 bar
2 SN
165 bar
4 SP
290 bar
Bestellbeispiel |
Order example
Einfach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm
Schlauchnennweite Ø mm
Schlauchtyp
Single port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Inside hose Ø mm
Hose type
W1
R.
295.
8.
1SN
Einreihige Spiralaufwicklung
Single spiral rewind
≅
Schlauchgröße I
Hose size
