Schlauchtrommeln | Hose Reels
Dreifach-Schlauchtrommel |
Three Port Hose Reel
32

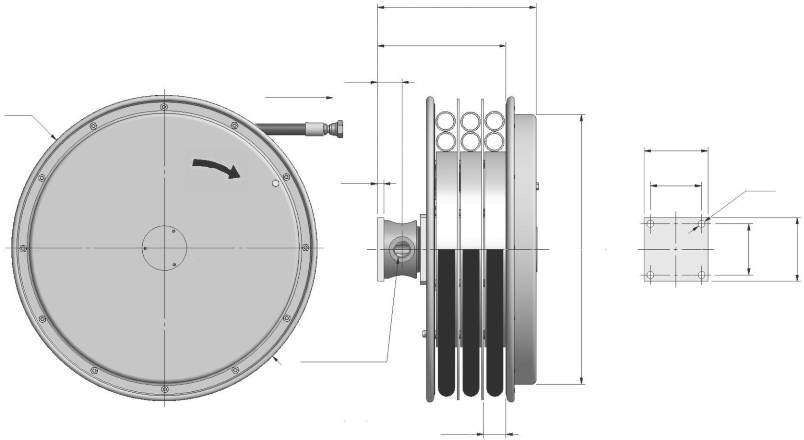

Dreifach-Schlauchtrommel Serie S 3.19
Für drei Einzelschläuche mit größeren Nennweiten und
Durchflussmengen
Mit zwei zusätzlichen Mittelstegen
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Three port hose reel serial S 3.19
with three single hose with bigger diameter and bigger
floating rate
with additional third middle flange
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring force
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 300 bar (Option 400 bar)
Max. working pressure reel
Max.Durchflußmenge
80 l /min
Max. flow rate
Max. Abrollgeschwindigkeit 30 m/min
Max. hose speed
Max. Schlauchnennweite Ø 3/4” (Ø 19 mm)
Max. hose diameter inside
Schlauchdrucktabelle
Hose pressure
Ø 11
100
80
100
80
Ø E
38
10
3 x 3/4”
Rechts
Right
D
B
A
≅
Schlauchgröße I
Hose size
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
1/2” - 12,7 mm
1 SN
160 bar
2 SN
275 bar
4 SP
415 bar
5/8” - 15,9 mm
1 SN
130 bar
2 SN
250 bar
4 SP
360 bar
3/4” - 19 mm
1 SN
105 bar
2 SN
215 bar
4 SP
350 bar
Bestellbeispiel |
Order example
Dreifach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm Bauform
Schlauchnennweite Ø mm Schlauchtyp
Three port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Design
Inside hose Ø mm
Hose type
WS3
R.
420.
.19
12.
1SN
