Schlauchtrommeln | Hose Reels

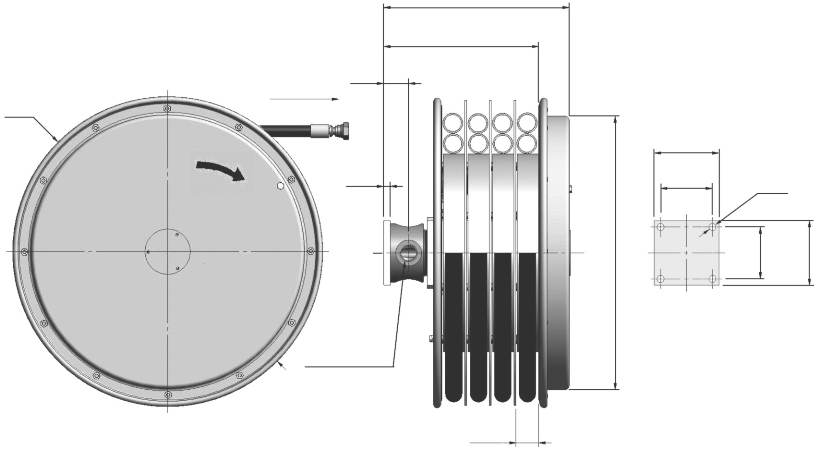

Vierfach-Schlauchtrommel |
Four Port Hose Reel
28
D
A
B
38
10
4 x 3/4”
Ø E
100
80
100
80
Ø 11
Rechts
Right
Technische Daten Schlauchtrommel
Technical information hose reel
Max. Arbeitsdruck Trommel 350 bar
Max. working pressure reel
Max. Durchflußmenge
80 l /min
Max. flow rate
Max. Abrollgeschwindigkeit 30 m/min
Max. hose speed
Max. Schlauchnennweite Ø 3/4” (Ø 19 mm)
Max. hose diameter inside
Schlauchdrucktabelle
Hose pressure
Vierfach-Schlauchtrommel Serie 4.19
Für vier Einzelschläuche mit größeren Nennweiten und
Durchflussmengen
Mit drei zusätzlichen Mittelstegen
Lieferbar in
L
inker und
R
echter Ausführung
Ausgestattet mit Befestigungsflansch
Selbsttätiges Aufwickeln durch permanente Federkraft
Four port hose reel serial 4.19
for four single hoses with bigger diameter and
bigger floating rate
with additional third middle flange
available in
L
eft or
R
ight version
fixation by mounting flange
self winding by permanent spring force
Bestellbeispiel |
Order example
Vierfach-Schlauchtrommel
Abwicklung
R
echts/
L
inks
Bordscheiben Ø
D
mm Bauform Schlauchnennweite Ø mm
Schlauchtyp
Four port hose reel
Scroll direction
R
ight/
L
eft
Flange Ø
D
mm
Design
Inside hose Ø mm
Hose type
WS4
R.
420.
19.
12.
1SN
Schlauchnennweite Ø
Inside hose Ø
Schlauchtyp
Hose type
Max. Arbeitsdruck
Max. working pressure
1/2” - 12,7 mm
1 SN
160 bar
2 SN
275 bar
4 SP
415 bar
5/8” - 15,9 mm
1 SN
130 bar
2 SN
250 bar
4 SP
360 bar
3/4” - 19 mm
1 SN
105 bar
2 SN
215 bar
4 SP
350 bar
≅
Schlauchgröße I
Hose size
